نظرة عامة على المنتج

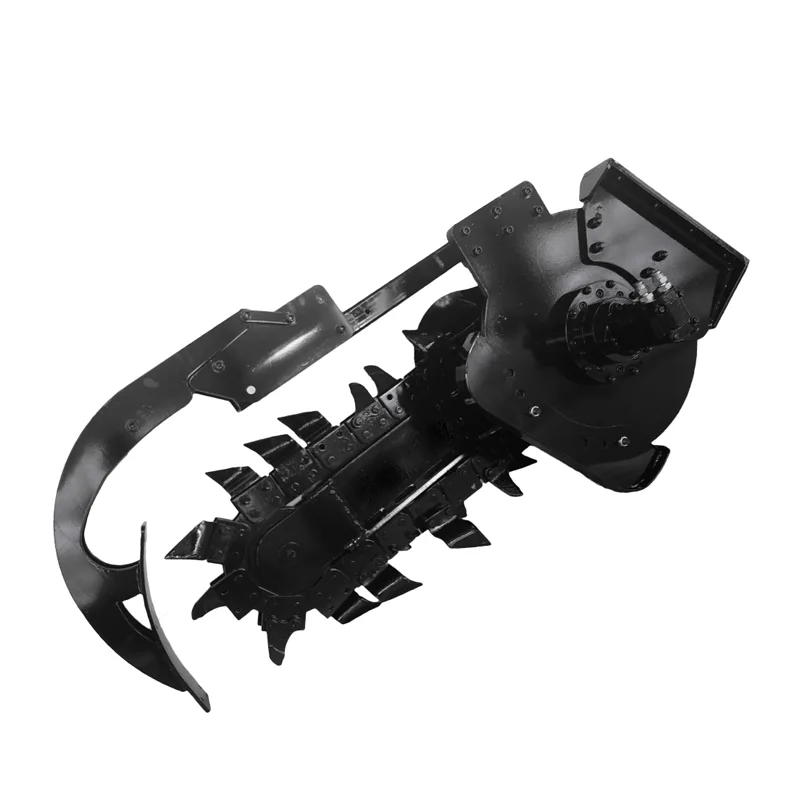

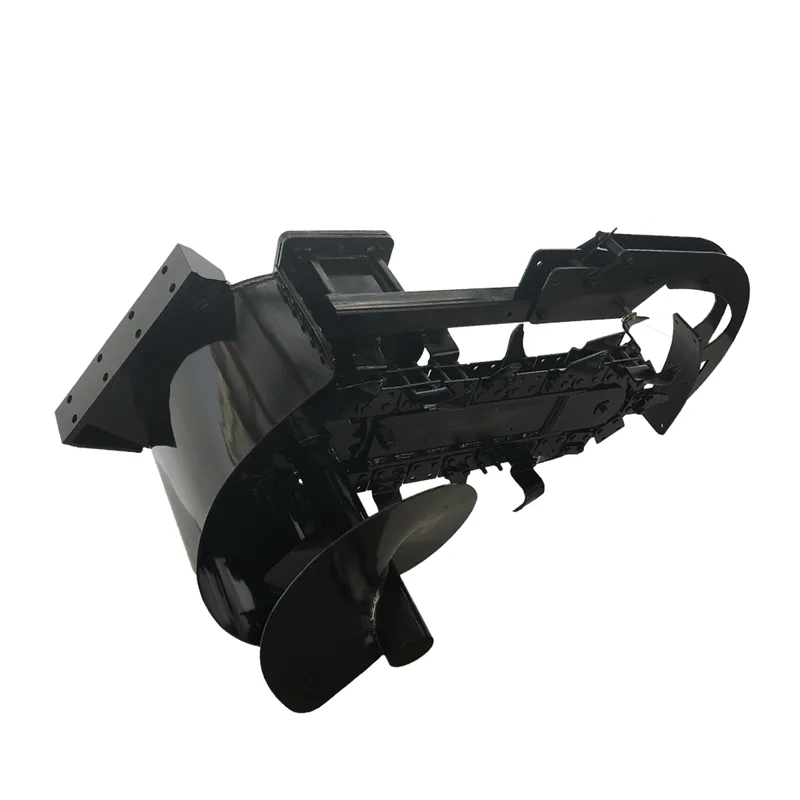

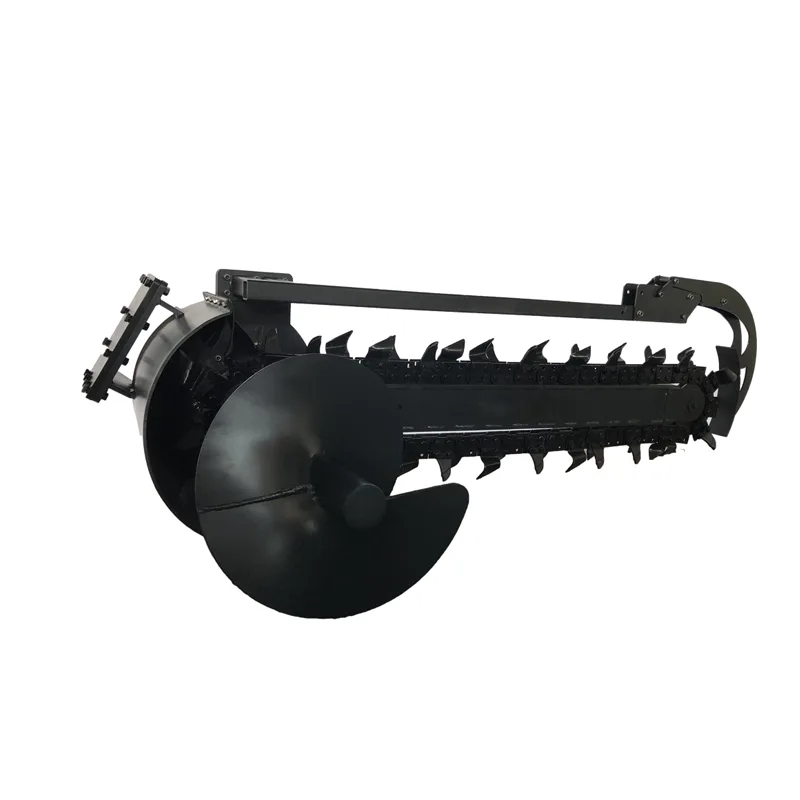

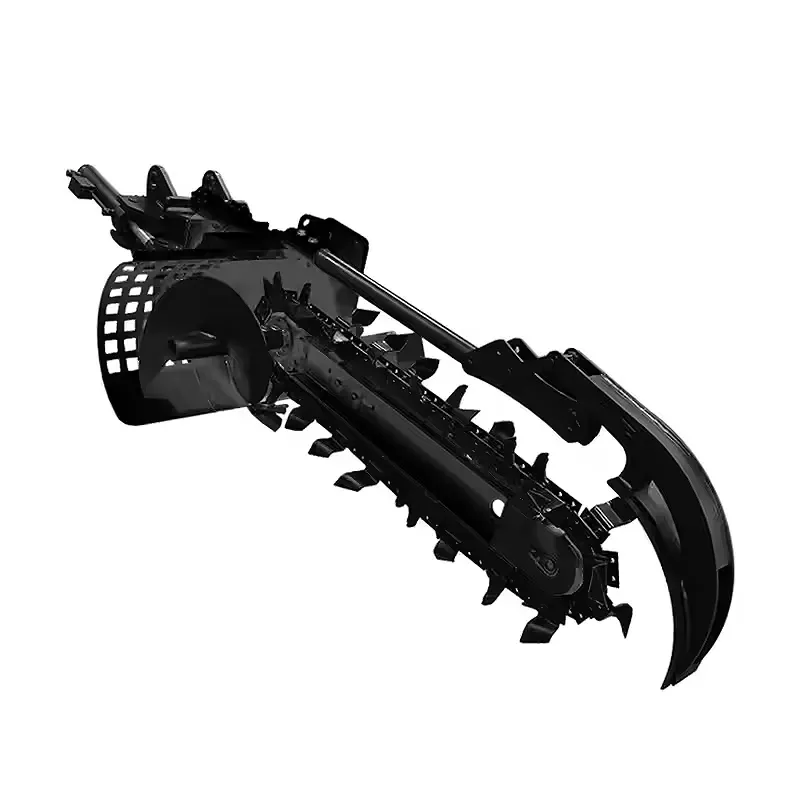

إن ملحق حفر الخنادق بالسلسلة من TGEC هو ملحق هيدروليكي مصمم لحفر خنادق ضيقة بعرض موحد في مسار واحد. يحل محل دلو الحفار على ذراع الحفار ويستخدم سلسلة مدفوعة هيدروليكيًا بأسنان مغطاة بكاربايد تدور حول ذراع لقطع التربة والطين والأرض المختلطة. تتحرك قدم عمق على سطح الأرض للتحكم في عمق الخندق تلقائيًا، مما يحافظ على ثبات الخندق دون تعديل مستمر من المشغل. هذا الملحق جزء من مجموعة ملحقات حفر الخنادق للحفارات من TGEC وهو مصمم لمقاولي المرافق، ومركبي أنظمة الري، وفرق الكابلات، وفرق البناء العامة.
تغطي أربعة أحجام حفارات من 2.5 إلى 12 طنًا. تم تصميم TG-T600 للحفارات الصغيرة المدمجة التي تقوم بأعمال المرافق السكنية، بينما يتعامل TG-T1500 مع الآلات متوسطة الحجم لأعمال الكابلات والأنابيب التجارية. يوفر كل طراز عدة خيارات لعرض الحفر قابلة للضبط وإعدادات عمق متعددة. مقارنةً بدلو الحفار القياسي، يترك ملحق حفر الخنادق بالسلسلة جدرانًا جانبية نظيفة وقاعًا مسطحًا وحدًا أدنى من الحفر الزائد—مما يعني كمية أقل من الردم وتوفير طبقة تأسيس أفضل للأنابيب والكابلات.
الطرازات والمواصفات
تغطي أربعة طرازات حفارات من 2.5 إلى 12 طنًا. تختلف إعدادات العمق وخيارات عرض الحفر حسب الطراز.
| المعلمة | TG-T600 | TG-T900 | TG-T1200 | TG-T1500 |
|---|---|---|---|---|
| فئة الحفار المتوافق | 2.5–5 طن (2.75–5.5 طن) | 3–7 طن (3.3–7.7 طن) | 5–10 طن (5.5–11 طن) | 8–12 طن (8.8–13.2 طن) |
| إعدادات عمق الخندق | 300 / 450 / 600 مم (11.8 / 17.7 / 23.6 بوصة) | 600 / 750 / 900 مم (23.6 / 29.5 / 35.4 بوصة) | 800 / 1000 / 1200 مم (31.5 / 39.4 / 47.2 بوصة) | 1000 / 1250 / 1500 مم (39.4 / 49.2 / 59.1 بوصة) |
| عرض الحفر | 150 / 200 / 250 / 300 مم (5.9 / 7.9 / 9.8 / 11.8 بوصة) | 150 / 200 / 250 / 300 مم (5.9 / 7.9 / 9.8 / 11.8 بوصة) | 150 / 200 مم (5.9 / 7.9 بوصة) | 150 مم (5.9 بوصة) |
| ضغط الزيت التشغيلي | 150–210 بار (2175–3045 رطل/بوصة مربعة) | 150–210 بار (2175–3045 رطل/بوصة مربعة) | 170–250 بار (2465–3625 رطل/بوصة مربعة) | 170–250 بار (2465–3625 رطل/بوصة مربعة) |
| تدفق الزيت المطلوب | 45–95 لتر/دقيقة (12–25 جالون/دقيقة) | 45–95 لتر/دقيقة (12–25 جالون/دقيقة) | 60–120 لتر/دقيقة (16–32 جالون/دقيقة) | 100–150 لتر/دقيقة (26–40 جالون/دقيقة) |
| وزن الوحدة | 220 كجم (485 رطل) | 330 كجم (728 رطل) | 460 كجم (1014 رطل) | 490 كجم (1080 رطل) |
بيانات الجدول للإشارة فقط. قد تختلف المواصفات الفعلية بناءً على التكوين النهائي. يرجى الاتصال بالفريق الفني لشركة TianGe للحصول على التفاصيل.
كيف يعمل
يعمل حفار الخنادق من خلال الدائرة الهيدروليكية المساعدة للحفار، والتي تشغل محركًا يدفع سلسلة القطع. تلتف السلسلة حول ذراع مع ترس علوي وبكرة توجيه سفلية، وتحمل أسنانًا تقطع أثناء تحركها لأسفل أمام الذراع. تُنقل المواد المحفورة لأعلى السلسلة وتُلقى على جانب الخندق. تتحرك قدم عمق في الجزء الخلفي من الذراع على الأرض وتحد من مدى عمق الحفار. وبعد ضبطها، تساعد قدم تحديد العمق على الحفاظ على عمق خندق ثابت. يخفض المشغل الذراع في الأرض ويتقدم ببطء للأمام، تاركًا السلسلة تقطع خندقًا مستمرًا بالعمق المحدد مسبقًا.
سيناريوهات التطبيق
تركيب المرافق: حفر خنادق ضيقة للكابلات الكهربائية وخطوط الألياف البصرية وأنابيب الغاز وخطوط المياه الرئيسية في المشاريع السكنية والتجارية والبلدية.
الري والصرف: تركيب خطوط الري وأنابيب الصرف الزراعي وأنظمة الصرف للمناظر الطبيعية بعمق خندق ثابت.
أعمال تنسيق الحدائق والسكنية: تشغيل خطوط الرشاشات وكابلات الإضاءة منخفضة الجهد والمرافق تحت الأرض في العقارات ذات الوصول المحدود.
أعمال الطرق والطرق السريعة: قطع خنادق لمصارف حواف الطرق ووصلات العبارات ومعابر المرافق على طول الأسطح المعبدة.
التركيب الزراعي والمزرعي: مد أنابيب الري وأنابيب الصرف والأسلاك تحت الأرض عبر الحقول والمزارع.
التركيب والتثبيت
يُثبت ملحق حفر الخنادق بالسلسلة على ذراع الحفار بدلاً من دلو الحفار القياسي، باستخدام نفس دبوس الذراع ووصلة دلو الحفار. يجب أن يتطابق حامل التركيب مع تباعد الدبابيس وقطر الدبوس وهندسة الوصلة لحفارك. تتصل الخطوط الهيدروليكية بمحرك الملحق بالدائرة المساعدة للحفار—تتطلب بعض التكوينات أيضًا خط تصريف غلاف المحرك الهيدروليكي. عند الطلب، قدم ماركة الحفار وطرازه وأبعاد الدبوس حتى نتمكن من توفير الحامل الصحيح. يمكن أيضًا إعداد الملحق لقارنات سريعة ميكانيكية أو هيدروليكية.
التآكل والصيانة
أسنان القطع هي العناصر الرئيسية القابلة للتآكل—فهي تتحمل الجزء الأكبر من العمل ويجب فحصها بانتظام بحثًا عن البلادة أو التلف. الأسنان البالية تقطع بشكل أبطأ وتضع ضغطًا إضافيًا على محرك الدفع والسلسلة. تتوفر أسنان بديلة ويمكن استبدالها في الموقع. تحتاج السلسلة نفسها إلى شد مناسب وتزييت دوري وفقًا لجدول الصيانة. افحص محرك الدفع والترس وبكرات المحامل بحثًا عن تسربات أو خلل. افحص الخراطيم والتوصيلات الهيدروليكية بحثًا عن تسربات، خاصة عند نقاط الاتصال حيث تحدث الحركة. حافظ على نظافة السلسلة وشدها المناسب، وستحصل على عمر أطول بكثير لكل مكون.
طلب عرض سعر—ملحق حفر الخنادق بالسلسلة للحفارات
أخبرنا بماركة حفارك وطرازه ووزن التشغيل وتدفق وضغط الدائرة الهيدروليكية المساعدة والطراز المفضل (TG-T600 حتى TG-T1500) وعمق وعرض الخندق المطلوب ونوع التركيب أو القارنة السريعة والتطبيق الأساسي والكمية. سيؤكد فريقنا الطراز والحامل الصحيحين ويتحقق من التوافق الهيدروليكي ويرسل لك عرض سعر مع أوقات التسليم وشروط التوصيل. نرحب بالموزعين ومصنعي المعدات الأصلية (OEM) للطلبات بالجملة والتكوينات المخصصة وخيارات العلامة الخاصة.
