نظرة عامة على المنتج
مجموعة نظام التحكم من TGEC هي ترقية تتيح الانتقال من التشغيل القياسي بالأذرع إلى تحكم دقيق بعصا التحكم وتغذية راجعة رقمية للزاوية في الوقت الفعلي. مصممة للمقاولين الذين يسعون إلى دقة تسوية أعلى، وإرهاق أقل للمشغل، وتدريب أسرع للموظفين الجدد، تتضمن المجموعة عصا تحكم تناسبية، ووحدة شاشة رقمية، وصمامات التحكم الهيدروليكي اللازمة.
يعمل التيليترتور القياسي من TGEC بأذرع التحكم الهيدروليكية الموجودة في الحفارة — لا يلزم وجود مجموعة تحكم للانحراف والدوران الأساسيين. هذه المجموعة هي ترقية للراحة والدقة، وليست متطلبًا وظيفيًا. يحصل المشغلون الذين يختارونها على تحكم تناسبي لحركات أكثر سلاسة، وقراءة زاوية في الوقت الفعلي لأعمال التسوية الثابتة، وجهد بدني أقل أثناء المناوبات الطويلة. يتطلب التكييف الهيدروليكي المهني للتثبيت، حيث تندمج المجموعة مع نظام التحكم الموجود في الحفارة.
مكونات المجموعة

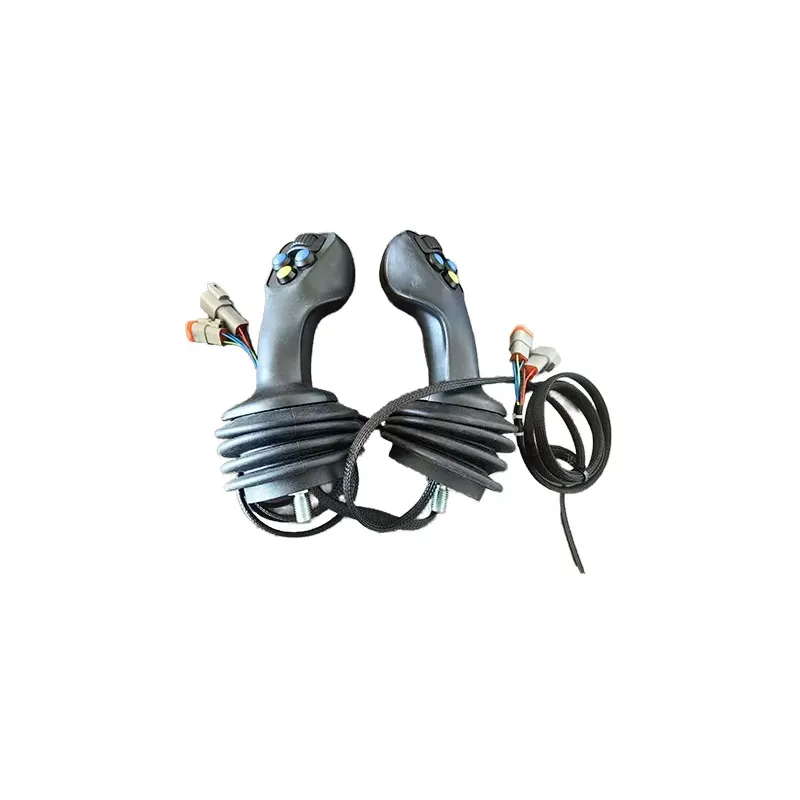

عصا التحكم التناسبية
توفر عصا التحكم تحكمًا سلسًا وبديهيًا في الانحراف والدوران. على عكس الأذرع القياسية ذات الحركات المنفصلة، تتيح عصا التحكم التناسبية إجراء تعديلات تدرجية دقيقة — مثالية للتسوية النهائية وتشكيل المنحدرات بدقة. مصممة بشكل مريح لتقليل إرهاق المعصم والذراع أثناء المناوبات المطولة.

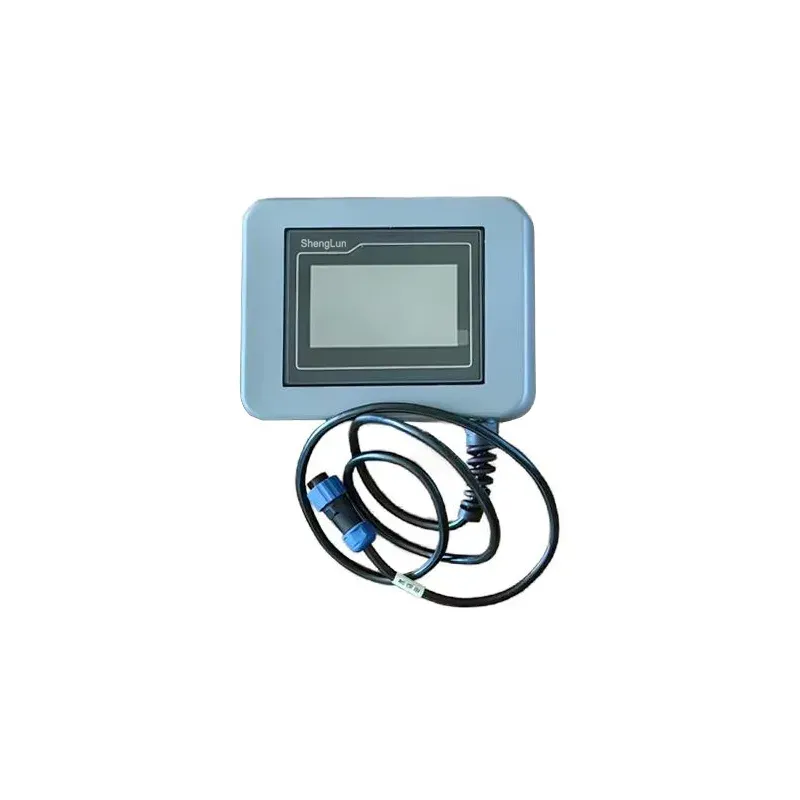

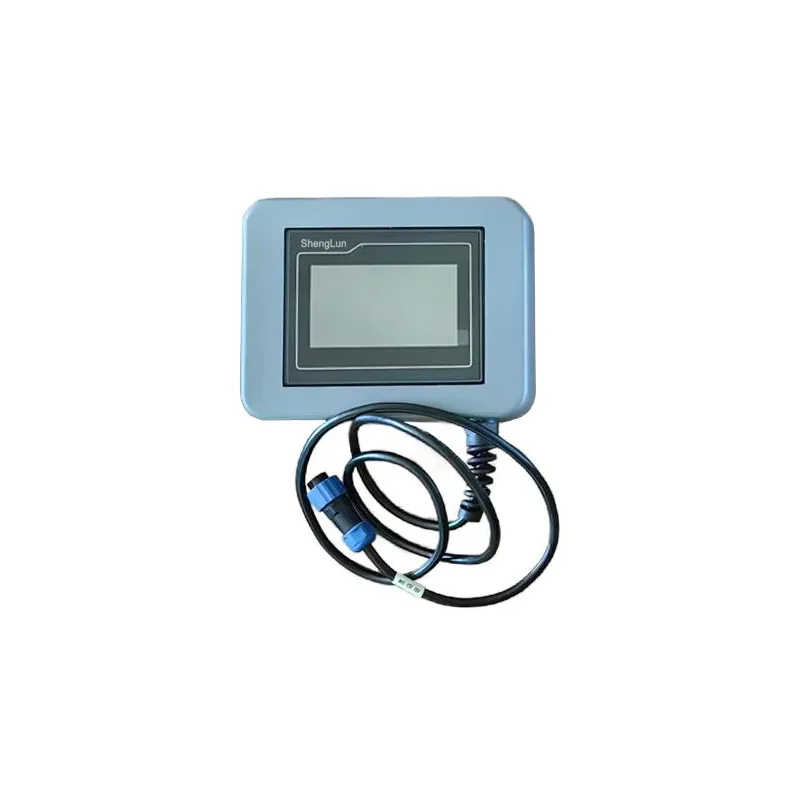

وحدة الشاشة الرقمية
تعرض الشاشة الرقمية زاوية الانحراف وموضع الدوران في الوقت الفعلي، مما يساعد المشغلين على الحفاظ على تسوية ثابتة وتقليل الحاجة إلى التخمين أو القياس اليدوي. عند تثبيتها في خط رؤية المشغل، تقلل الحاجة إلى إبعاد النظر عن منطقة العمل. توفر الشاشة معلومات الزاوية في الوقت الفعلي لدعم التسوية الثابتة.
صمامات التحكم الهيدروليكي والحزمة
تتضمن المجموعة الصمامات الهيدروليكية وحزمة الأسلاك اللازمة لدمج عصا التحكم والشاشة مع النظام الهيدروليكي الموجود في الحفارة. توفر الصمامات تحكمًا متناسبًا في التدفق إلى أسطوانة الانحراف ومحرك الدوران للتيليترتور، مما يتيح تشغيلًا سلسًا وسريع الاستجابة. تربط الحزمة عصا التحكم والشاشة والصمامات بأنظمة الطاقة والتحكم في الحفارة.
أدوات التثبيت ومكونات التركيب
تتوفر مكونات التثبيت اللازمة وفقًا لتكوين المجموعة لتركيب عصا التحكم في المقصورة، وتثبيت الشاشة، وتوصيل الصمامات الهيدروليكية. صُممت الأدوات لتتناسب مع مقصورات الحفارات القياسية من المصغرة إلى المتوسطة مع تعديلات طفيفة.
المواصفات التقنية
مجموعة نظام التحكم متوافقة مع موديلات التيليترتور من TGEC TR01 وTR04 وTR05 وTR06 وTR08. يتطلب التثبيت تكييفًا مهنيًا.
| المواصفة | التفاصيل |
|---|---|
| موديلات التيليترتور المتوافقة | TR01, TR04, TR05, TR06, TR08 |
| نوع عصا التحكم | تناسبية، ثنائية المحور |
| نوع الشاشة | شاشة زاوية رقمية مع قراءة الانحراف والدوران |
| قراءة الشاشة | انحراف ±45°، دوران 0–360° |
| صمامات التحكم | صمامات هيدروليكية متناسبة مع التحكم في التدفق |
| جهد التشغيل | 12V / 24V تيار مستمر، مع اعتماد التوافق النهائي على تكوين الحفارة |
| نوع التثبيت | يتطلب تكييفًا هيدروليكيًا وكهربائيًا مهنيًا |
| الأنظمة الكهربائية للحفارات المتوافقة | 12V أو 24V تيار مستمر قياسي؛ يعتمد التكامل الإلكتروني على تكوين نظام التحكم في الحفارة، ويجب التحقق من التوافق قبل الطلب |
متطلبات التثبيت
مجموعة نظام التحكم هي تكييف من الدرجة المهنية يتطلب خبرة هيدروليكية وكهربائية. ضع في الاعتبار ما يلي قبل الطلب:
تعديل الدائرة الهيدروليكية: يجب دمج الصمامات التناسبية للمجموعة في الدائرة المساعدة للحفارة. يجب على الفنيين الهيدروليكيين المهنيين التعامل مع ذلك لتجنب التلوث أو التوصيلات غير الصحيحة أو اختلالات التدفق التي قد تلحق الضرر بالتيليترتور.
التكامل الكهربائي: تتطلب عصا التحكم والشاشة والصمامات طاقة 12V أو 24V تيار مستمر. يعتمد التكامل الإلكتروني على تكوين نظام التحكم في الحفارة، ويجب التحقق من التوافق قبل الطلب.
التثبيت في المقصورة: تُركب عصا التحكم على وحدة التحكم أو مسند الذراع الموجود، وتُثبت الشاشة في خط رؤية المشغل. تتوفر قواعد التثبيت وفقًا لتكوين المجموعة؛ قد تتطلب بعض تكوينات المقصورات تعديلات طفيفة.
المعايرة: بعد التثبيت، قد يتطلب النظام معايرة أولية وفقًا لإجراءات التثبيت المقدمة مع المجموعة.
توفر TGEC وثائق تثبيت مفصلة، ومخططات هيدروليكية، وإرشادات للمعايرة عند الاقتضاء مع كل مجموعة. يتوفر دعم فني عن بُعد لاستفسارات الموزعين أو الفنيين أثناء التثبيت.
التوافق
مجموعة نظام التحكم مصممة لموديلات التيليترتور من TGEC TR01 وTR04 وTR05 وTR06 وTR08. تعمل مع الحفارات التي تمتلك أنظمة هيدروليكية مساعدة قياسية، بغض النظر عما إذا كانت الآلة تستخدم التثبيت بالمسامير أو القارنات السريعة — واجهة التحكم منفصلة عن واجهة التثبيت.
بالنسبة للحفارات ذات أنظمة التحكم الإلكتروني الموجودة، يعتمد التكامل الإلكتروني على تكوين نظام التحكم في الحفارة، ويجب التحقق من التوافق قبل الطلب. يتوفر دعم تثبيت مخصص لتكوينات الحفارات غير القياسية. يجب على المقاولين ذوي تخطيطات المقصورات الفريدة أو الأنظمة الهيدروليكية المتخصصة الاتصال بـ TGEC للتحقق من التوافق قبل الطلب.
المزايا مقارنة بالتشغيل القياسي بالأذرع
دقة محسنة: يوفر التحكم التناسبي بعصا التحكم تعديلات أدق من الأذرع القياسية، مما يتيح تسوية نهائية ثابتة وتشطيب منحدرات مع إعادة عمل أقل.
تقليل إرهاق المشغل: تتطلب عصا التحكم المريحة جهدًا بدنيًا أقل من الأذرع القياسية، خاصة أثناء المناوبات الطويلة أو عند إجراء تعديلات متكررة على الانحراف والدوران.
تغذية راجعة للزاوية في الوقت الفعلي: توفر الشاشة الرقمية معلومات الزاوية في الوقت الفعلي، مما يساعد المشغلين على الحفاظ على تسوية ثابتة وتقليل الحاجة إلى القياس اليدوي أو التعديلات بالتجربة والخطأ.
تدريب أسرع للمشغل: يوفر التحكم بعصا التحكم واجهة بديهية يمكن أن تساعد في تقليل وقت تدريب المشغلين الجدد.
نتائج ثابتة بين المشغلين: يمكن للشاشة الرقمية والتحكم التناسبي أن تساعدا في تقليل التباين بين المشغلين، ما قد يؤدي إلى جودة تسوية أكثر ثباتًا.
مجموعة نظام التحكم هي ترقية اختيارية يمكن إضافتها إلى طلبات التيليترتور الجديدة أو تكييفها مع تيليترتورات TGEC الموجودة بالفعل في الميدان.
طلب عرض سعر — مجموعة نظام تحكم للتيليترتور للحفارات TGEC
شارك موديل حفارتك ومواصفات التيليترتور. سيقوم فريقنا بالتحقق من التوافق وتقديم عرض سعر كامل مع مكونات المجموعة ووثائق التثبيت وشروط التسليم.
