نظرة عامة على المنتج

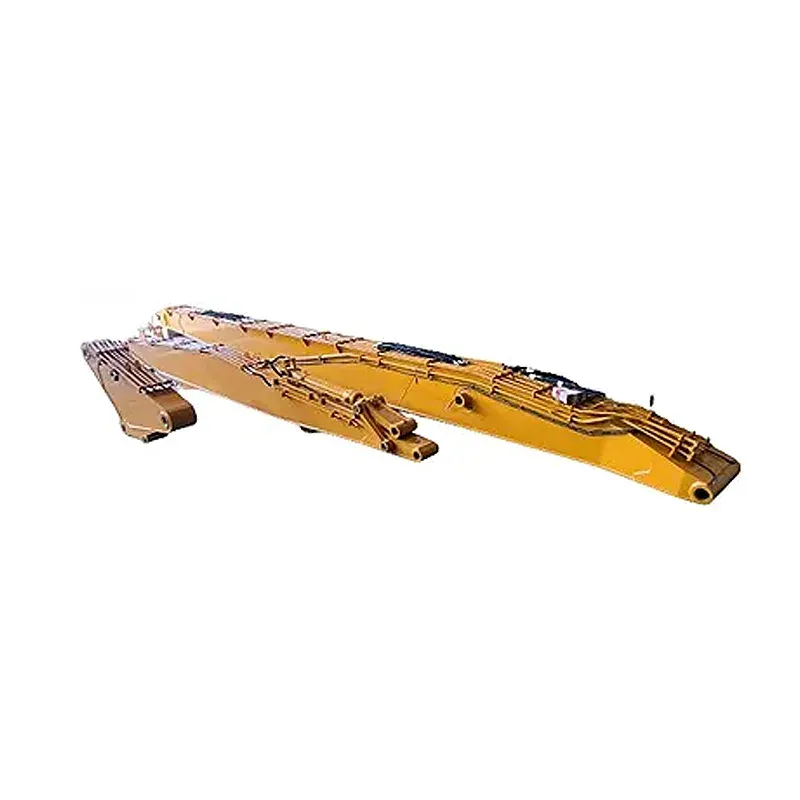

ذراع TGEC للهدم عالي المدى للحفارة هو بديل مبني خصيصاً للأذرع القياسية، يوفر مدى موسعاً لهدم المباني العالية وتفكيك الهياكل المرتفعة وكسر الخرسانة في الارتفاع. يرفع تصميمه متعدد الأقسام أقصى ارتفاع عمل من 14,9 متراً في الموديل المدمج TG-UHD25 وصولاً إلى 23,1 متراً في TG-UHD45، مما يمنح المشغلين وصولاً إلى الطوابق العليا والعناصر الهيكلية المرتفعة التي كانت ستكون خارج نطاق الوصول بخلاف ذلك. تتضمن كل تكوين حزمة موازنة محددة لحجم الآلة المقابل وهندسة الذراع. هذه المجموعة هي جزء أساسي من عائلة مجموعات الذراع والذراع المساعد للحفارة TGEC، مبنية خصيصاً لمقاولي الهدم ومتخصصي تفكيك المباني وخبراء الإزالة الهيكلية. للحصول على منظور إضافي حول أنواع الذراع ومقارنات المدى، راجع دليلنا لأنواع ذراع الحفارة ومقارنة الذراع الطويل مقابل المدى الطويل.
التكوينات والموديلات المتاحة
يتم تقديم خمسة موديلات لتغطية الحفارات من 25 إلى 45 طناً. ضع في اعتبارك أن جميع الأبعاد تقريبية وقد تختلف قليلاً حسب البناء النهائي والآلة الحاملة المحددة.
| المعامل | TG-UHD25 | TG-UHD30 | TG-UHD35 | TG-UHD40 | TG-UHD45 |
|---|---|---|---|---|---|
| فئة الحفارة | 25 طن (27,5 طن) | 30 طن (33 طن) | 35 طن (38,5 طن) | 40 طن (44 طن) | 45 طن (49,5 طن) |
| الطول الإجمالي | 16000 مم (52,5 قدم) | 18000 مم (59,1 قدم) | 20000 مم (65,6 قدم) | 22000 مم (72,2 قدم) | 24000 مم (78,7 قدم) |
| ارتفاع النقل | 3160 مم (10,4 قدم) | 3300 مم (10,8 قدم) | 3300 مم (10,8 قدم) | 3400 مم (11,2 قدم) | 3400 مم (11,2 قدم) |
| أقصى ارتفاع رفع | 14900 مم (48,9 قدم) | 17000 مم (55,8 قدم) | 19000 مم (62,3 قدم) | 21050 مم (69,1 قدم) | 23100 مم (75,8 قدم) |
| سعة المقص الهيدروليكي | 2000 كجم (4409 رطل) | 2000 كجم (4409 رطل) | 2000 كجم (4409 رطل) | 2000 كجم (4409 رطل) | 2000 كجم (4409 رطل) |
| تصنيف الأسطوانة | 20 طن (22 طن) | 20 طن (22 طن) | 20 طن (22 طن) | 20 طن (22 طن) | 20 طن (22 طن) |
| الموازنة | 4 طن (4,4 طن) | 4,5 طن (5 طن) | 4,5 طن (5 طن) | 5 طن (5,5 طن) | 5 طن (5,5 طن) |
البيانات في هذا الجدول للمرجع العام فقط. يشير تصنيف الأسطوانة إلى تصنيف قوة الأسطوانة الهيدروليكية؛ تشير سعة المقص الهيدروليكي إلى الوزن المسموح به للملحق في نهاية الذراع. المواصفات النهائية تعتمد على التكوين الفعلي. للحصول على أرقام دقيقة، تواصل مع الفريق الفني في TianGe.
المميزات التقنية للسلسلة
يوفر الذراع الممتد متعدد الأقسام أقصى ارتفاعات رفع من 14,9 إلى 23,1 متراً، مصمماً للهدم المرتفع وإزالة الخرسانة في الارتفاع.
يتم توفير حزم موازنة خاصة بالموديل لدعم توازن الآلة المطلوب للعمل عالي المدى.
يدعم نهاية الذراع وزناً مسموحاً به للملحق يصل إلى 2000 كجم، متوافقاً مع مقصات الهدم القياسية وكسارات الخرسانة والمطارق الهيدروليكية.
البناء من الفولاذ السميك مع نقاط محور معززة وأقسام صفيحة مكثفة يصمد أمام الإجهادات الشديدة للهدم عالي المدى.
تم تصميم ارتفاع النقل ليبقى بين 3,16 و3,4 متراً، مما يدعم النقل البري العملي رهناً بالمتطلبات المحلية للارتفاع والوزن والتصاريح.
دليل التوافق مع الحفارات
أذرع TGEC للهدم عالي المدى مصممة للحفارات من 25 إلى 45 طناً في خمس خطوات. TG-UHD25 مخصص للحفارات من فئة 25 طناً، TG-UHD30 للحفارات من 30 طناً، TG-UHD35 للوحدات من فئة 35 طناً، TG-UHD40 للموديلات من 40 طناً وTG-UHD45 للحفارات من 45 طناً. تتضمن كل مجموعة حزمة موازنة محددة لفئة الحفارة المقابلة وتكوين الذراع. عند الطلب، قدم علامة وموديل الحفارة والوزن التشغيلي ومسافة المسامير وقطر المسامير وعرض الذراع المساعد والمقص الهيدروليكي أو الملحق الذي تخطط لاستخدامه — سيكمل الفريق الفني مراجعة التكوين.
التطبيقات النموذجية
الهدم المرتفع: اهدم المباني العالية والأبراج والهياكل متعددة الطوابق طابقاً بطابقاً باستخدام المقصات الهيدروليكية وكسارات الخرسانة.
كسر الخرسانة في الارتفاع: اكسر ألواح الخرسانة والعوارض والأعمدة في ارتفاعات لا تستطيع الأذرع والمطارق القياسية الوصول إليها.
إزالة المداخن والقنوات: اهدم المداخن الصناعية وقنوات الدخان والصوامع وغيرها من الهياكل الرأسية العالية.
هدم الجسور والجسور العلوية: أزل أسطح الجسور والعوارض وأقسام الجسور العلوية من موضع عمل مرتفع.
تفكيك المصانع الصناعية: اهدم أوعية المعالجة العالية وأرفف الأنابيب والفولاذ الهيكلي في البيئات الصناعية.
مبدأ العمل
يعمل هذا الذراع للهدم عالي المدى على الدوائر الهيدروليكية القياسية للحفارة — يتعامل أسطوانة الذراع مع الرفع والخفض، بينما يتحكم أسطوانة الذراع المساعد في التمدد والانكماش. يرفع التصميم متعدد الأقسام ارتفاع العمل إلى ما هو أبعد بكثير مما يمكن أن يتعامل معه الذراع القياسي، مما يسمح للمشغل بالوصول إلى المستويات العليا والهياكل المرتفعة. يتم تثبيت مقص هدم هيدروليكي أو كسارة خرسانة في نهاية الذراع المساعد وتحصل على طاقتها من الدائرة الهيدروليكية المساعدة للحفارة. تم تحديد نظام الموازنة لدعم توازن الآلة المطلوب لتكوين الذراع الممتد. تعتمد الاستقرار التشغيلي النهائي على الحفارة والملحق ونصف قطر العمل وظروف الأرض والتطبيق. للنقل، تم تصميم أقسام الذراع للطي أو التداخل بحيث يبقى ارتفاع النقل الإجمالي ضمن أبعاد النقل البري العملي، رهناً باللوائح المحلية.
الموزعون والطلبات بالجملة
توفر TGEC أذرعاً للهدم عالي المدى مباشرة لمقاولي الهدم وموزعي المعدات ومتخصصي الإزالة الهيكلية من خلال برامج المصنع المباشرة والجملة. تشمل هذه الخصومات على الحجم وإدارة حساب مخصصة وجدولة إنتاج أولوية. تتوفر تكوينات مخصصة لعلامات الحفارات الشائعة في سوقك. تتوفر دفعات OEM والعلامة الخاصة مع طلاء وشعارات وتغليف مخصص. اتصل بفريق مبيعات TGEC للموزعين بمعلومات شركتك والموديلات المستهدفة للحفارات والحجم السنوي المقدر للطلبات لبدء حساب بالجملة.
اطلب عرض سعر — ذراع هدم عالي المدى للحفارة
أرسل علامة وموديل حفارتك والوزن التشغيلي ومسافة المسامير وقطر المسامير وعرض الذراع المساعد والموديل المفضل (من TG-UHD25 إلى TG-UHD45) وملحق الهدم الذي تخطط لاستخدامه (مقص / كسارة / مطرقة) والتطبيق الرئيسي وعدد الوحدات التي تحتاجها. سيؤكد الفريق الفني التكوين الصحيح ويتحقق من ملاءمة التثبيت ويحدد الموازنة المطلوبة ويقدم عرض سعر مباشر من المصنع مع أوقات التسليم وتفاصيل الشحن.
لاستفسارات الموزعين وOEM، اتصلوا بـ TGEC لمناقشة أسعار الحجم والبناء المخصص وخيارات العلامة الخاصة واتفاقيات الشراء طويلة الأمد.
