Aperçu du produit

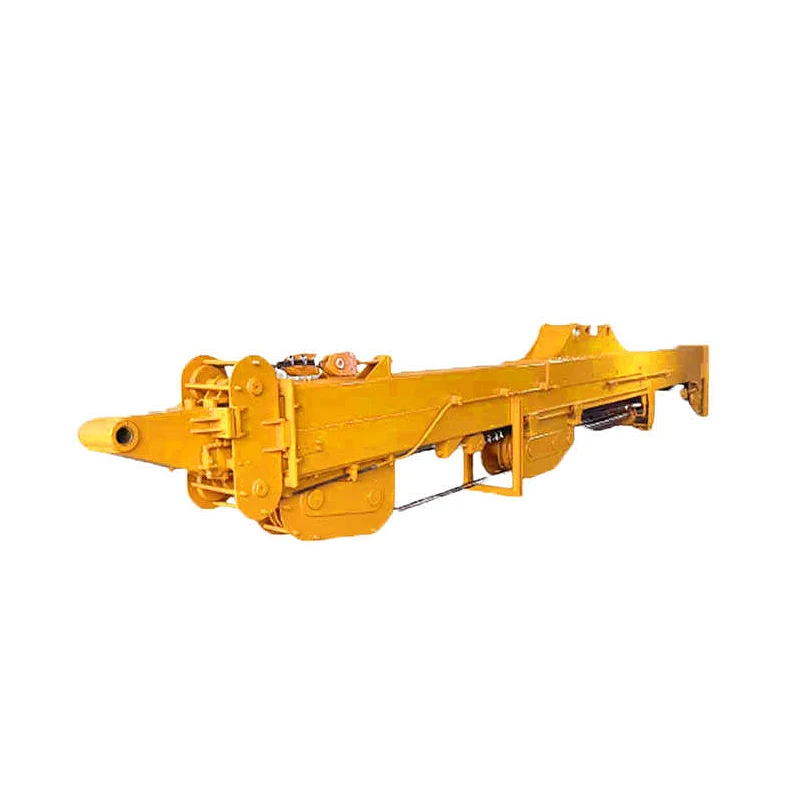

Le bras télescopique à 3 étages TGEC comporte trois sections de bras imbriquées qui glissent vers l'intérieur et l'extérieur pour offrir une portée maximale au-delà de ce qu'un bras standard ou à deux étages peut atteindre. Cette configuration est conçue pour l'excavation profonde, les travaux en pente, la manutention de grumes et la manutention de matériaux en terrain escarpé où les opérateurs doivent atteindre à travers des pentes raides ou des excavations profondes. Également utilisé pour les travaux forestiers et la manutention de grumes, ce bras convient à l'extraction, au chargement et au déplacement de bois sur des terrains difficiles. Quatre modèles sont disponibles pour les pelles de 30 à 60 tonnes, avec des longueurs de bras étendues de 14 à 22 mètres (portée de travail maximale de 16 à 24,5 mètres). Cette unité fait partie de la gamme TGEC ensembles de flèche et de bras pour pelle mécanique. Pour une exploration plus approfondie des options télescopiques, consultez notre guide de flèche télescopique pour pelle et la référence de bras télescopique pour pelle.
Configurations et modèles disponibles
Quatre modèles sont dimensionnés pour des pelles allant de 30 à 60 tonnes. Toutes les mesures sont approximatives et peuvent changer selon la construction finale et la machine porteuse spécifique.
| Paramètre | TG-TS30 | TG-TS40 | TG-TS50 | TG-TS60 |
|---|---|---|---|---|
| Classe de pelle | 30–35 t (33–38,5 tonnes) | 40–45 t (44–49,5 tonnes) | 50–55 t (55–60,5 tonnes) | 55–60 t (60,5–66 tonnes) |
| Longueur rétractée | 6500 mm (21,3 pi) | 7500 mm (24,6 pi) | 8500 mm (27,9 pi) | 9500 mm (31,2 pi) |
| Longueur étendue | 14000 mm (45,9 pi) | 16500 mm (54,1 pi) | 19000 mm (62,3 pi) | 22000 mm (72,2 pi) |
| Portée maximale | 16000 mm (52,5 pi) | 19000 mm (62,3 pi) | 21500 mm (70,5 pi) | 24500 mm (80,4 pi) |
| Capacité du godet | 0,3–0,5 m³ (0,39–0,65 yd³) | 0,5–0,8 m³ (0,65–1,05 yd³) | 0,6–1,0 m³ (0,78–1,31 yd³) | 0,8–1,2 m³ (1,05–1,57 yd³) |
| Classe de vérin | 20 t (22 tonnes) | 25 t (27,5 tonnes) | 30 t (33 tonnes) | 35 t (38,5 tonnes) |
Les chiffres ci-dessus sont fournis à titre de référence générale. La classe de vérin fait référence à la classe de force du vérin hydraulique. Les spécifications réelles dépendront de la configuration finale. Pour des détails exacts, contactez l'équipe technique de TianGe.
Caractéristiques techniques de la série
Trois sections télescopiques offrent des longueurs de bras étendues de 14 à 22 mètres, avec une portée de travail maximale de 16 à 24,5 mètres selon le modèle.
Les longueurs rétractées sont maintenues entre 6,5 et 9,5 mètres, facilitant le transport lorsque les dimensions et réglementations locales le permettent.
Construit en acier haute résistance avec des guides de glissement et des bagues résistants à l'usure à chaque articulation télescopique pour soutenir un fonctionnement régulier dans les conditions d'utilisation prévues.
Bien adapté pour l'excavation profonde, la manutention de grumes, la manutention de matériaux en pente raide et les travaux en terrain montagneux où une longue portée à travers un terrain difficile est essentielle.
Les supports de montage sont fabriqués sur mesure pour chaque marque et modèle de pelle, avec l'espacement et les diamètres des axes vérifiés avec précision.
Guide de compatibilité avec les pelles
Les bras télescopiques à 3 étages TGEC sont proposés en quatre tailles pour les pelles de 30 à 60 tonnes. TG-TS30 est configuré pour les pelles de 30–35 tonnes ; TG-TS40 pour les pelles de 40–45 tonnes ; TG-TS50 pour les pelles de 50–55 tonnes ; et TG-TS60 pour les pelles de 55–60 tonnes. L'interface de montage est configurée pour correspondre à la marque et au modèle de pelle spécifiés. Étant donné que le bras étendu augmente l'effet de levier, la capacité du godet doit être réduite par rapport à une configuration de bras standard — adaptez-la aux spécifications du modèle. Lors de la commande, incluez la marque et le modèle de la pelle, le poids de fonctionnement, l'espacement entre axes, le diamètre de l'axe et la largeur du bras, et l'équipe technique complétera l'examen de la configuration.
Applications typiques
Excavation profonde : creusez des fondations profondes, des sous-sols et des structures souterraines qu'un bras standard ne peut pas atteindre.
Manutention de grumes : extrayez, soulevez et chargez du bois dans les opérations forestières pour atteindre à travers un terrain accidenté.
Travaux en terrain montagneux et en pente : atteignez à travers des coteaux raides et des pentes montagneuses pour la manutention de matériaux et le dégagement de végétation.
Travaux de rivage et applications portuaires : gérez le dragage de canaux et les travaux de rivage qui exigent une portée étendue.
Manipulation de matériaux à longue distance : traversez de larges excavations, des barrières ou des voies navigables pour placer ou récupérer des matériaux.
Principe de fonctionnement
Le bras télescopique à 3 étages utilise trois sections de bras imbriquées qui s'étendent et se rétractent via des vérins hydrauliques. Chaque section glisse à l'intérieur de la précédente : la section extérieure se connecte à la flèche, la section intermédiaire se déplace à l'intérieur de l'extérieure et la section intérieure se déplace à l'intérieur de l'intermédiaire. Le godet ou l'accessoire se monte à l'extrémité de la section la plus intérieure. Lorsqu'il est complètement étendu, les trois sections se combinent en une longueur de bras de 14 à 22 mètres (selon le modèle), offrant une portée de travail maximale de 16 à 24,5 mètres lorsqu'il est monté sur la flèche de la machine porteuse. Lorsqu'il est rétracté, les sections s'imbriquent ensemble en une longueur compacte de 6,5 à 9,5 mètres pour le transport. Les surfaces de glissement sont équipées de guides et de bagues résistants à l'usure pour soutenir l'alignement pendant l'extension et la rétraction. Étant donné que le bras étendu augmente l'effet de levier, la capacité du godet doit être sélectionnée selon le modèle spécifique, la stabilité de la pelle et les conditions de travail.
Revendeurs et commandes en gros
TGEC fournit des bras télescopiques à 3 étages directement aux revendeurs d'équipement, aux entrepreneurs en excavation, aux opérateurs forestiers et aux spécialistes des travaux de rivage via des programmes directs d'usine et d'approvisionnement en gros. Des conditions d'approvisionnement en volume et des configurations personnalisées sont disponibles pour les revendeurs et distributeurs, avec des adaptations possibles pour les marques de pelles populaires sur votre marché. Des séries OEM et de marque privée sont également disponibles avec peinture, logos et emballage personnalisés. Contactez l'équipe de vente aux revendeurs TGEC avec les détails de votre entreprise, les modèles de pelles ciblés et le volume annuel estimé pour configurer un compte de gros.
Demander un devis — Bras télescopique à 3 étages pour pelle
Envoyez-nous votre marque et modèle de pelle, poids de fonctionnement, espacement entre axes, diamètre de l'axe, largeur du bras, modèle préféré (TG-TS30 à TG-TS60), capacité de godet requise, application principale (excavation profonde / manutention de grumes / travaux en terrain montagneux / rivage) et la quantité dont vous avez besoin. Notre équipe confirmera la bonne configuration, vérifiera l'ajustement de montage, recommandera la taille de godet appropriée et vous recontactera avec un devis direct usine, un délai de livraison et les détails d'expédition.
Revendeurs et OEM : contactez TGEC pour discuter des prix sur volume, des constructions personnalisées, des options de marque privée et des accords d'approvisionnement à long terme.
