Aperçu du produit

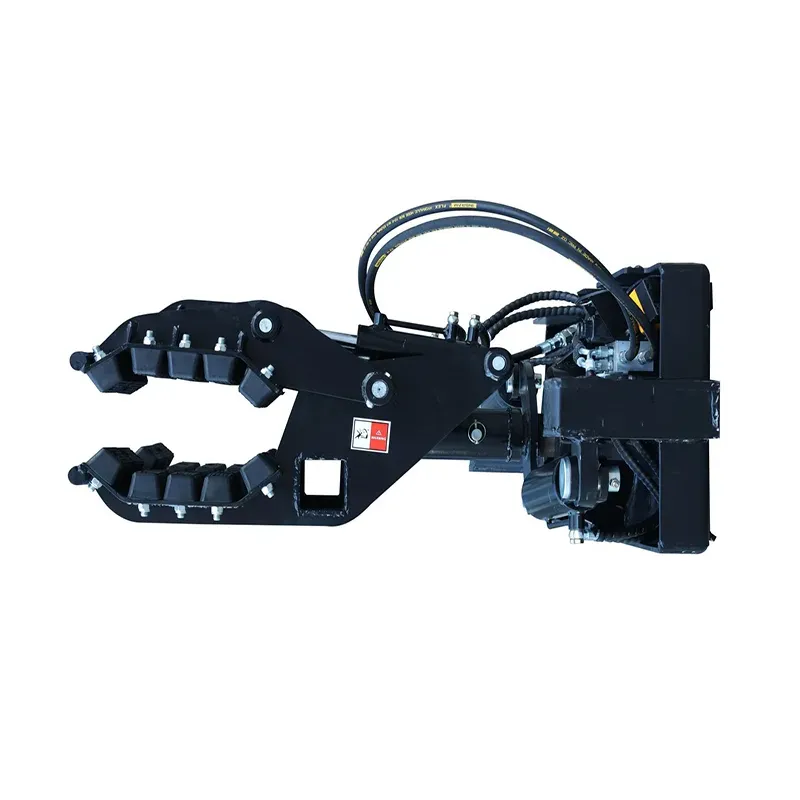

L'installation de poteaux électriques se résume souvent à une seule question : comment saisir, soulever et positionner avec précision un poteau lourd sans grue montée sur camion ? Le poseur de poteaux hydraulique TGEC répond à cela pour les opérateurs de chargeuses compactes et de chargeuses compactes sur chenilles. Il serre solidement les poteaux sur une large plage de diamètres, les fait pivoter en alignement vertical et les maintient stables pendant que les équipes remblaient—le tout sans repositionner la chargeuse compacte. Les entrepreneurs de lignes électriques, les équipes de télécommunications et les équipes municipales d'éclairage public travaillant dans des emprises étroites, des lots résidentiels ou des corridors hors route utilisent cet accessoire pour la manipulation des poteaux.
Deux modèles couvrent les travaux standard à intensifs. Le TG-PS540 offre une charge de travail sécuritaire de 540 kg avec une plage de serrage de 75 à 355 mm, adapté aux poteaux en bois de distribution et aux standards d'éclairage public. Le TG-HDPS610 passe à 610 kg de charge de travail sécuritaire et une ouverture de 125 à 520 mm, adapté aux poteaux en béton de plus grand diamètre et aux poteaux ou structures en acier, dans les limites de charge spécifiées. Les deux modèles utilisent une plaque d'attache rapide universelle MP1140 et nécessitent un débit hydraulique de 60 L/min à 16 MPa du circuit auxiliaire de la chargeuse compacte. Pour des configurations supplémentaires, la gamme complète de poseurs de poteaux pour chargeuses compactes de TGEC couvre les configurations personnalisées et spécialisées.
Spécifications techniques
| Paramètre | TG-PS540 | TG-HDPS610 |
|---|---|---|
| Désignation complète du modèle | TG-PS540(75-355)-MP1140 | TG-HDPS610(125-520)-MP1140 |
| Charge de travail sécuritaire (SWL) | 540 kg (1190 lb) | 610 kg (1345 lb) |
| Dimensions hors tout (L×P×H) | 1500 × 1087 × 501 mm (59,1 × 42,8 × 19,7 po) | 1640 × 1328 × 505 mm (64,6 × 52,3 × 19,9 po) |
| Plage d'ouverture de serrage | 75–355 mm (3,0–14,0 po) | 125–520 mm (4,9–20,5 po) |
| Pression de fonctionnement | 16 MPa (2320 psi) | 16 MPa (2320 psi) |
| Débit hydraulique requis | 60 L/min (15,9 GPM) | 60 L/min (15,9 GPM) |
| Type de montage | Attache rapide universelle MP1140 | Attache rapide universelle MP1140 |
| Poids du produit | 326 kg (719 lb) | 605 kg (1334 lb) |
Les données du tableau sont fournies à titre de référence uniquement. Les spécifications réelles peuvent varier en fonction de la configuration finale. Veuillez contacter l'équipe technique de TianGe pour plus de détails.
Comment ça fonctionne
Le poseur de poteaux se connecte au circuit hydraulique auxiliaire de la chargeuse compacte pour entraîner à la fois le cylindre de serrage et le moteur de rotation. Ouvrez les mâchoires, positionnez-les autour du poteau et fermez-les pour maintenir le poteau pendant la manutention. Les bras de levage soulèvent le poteau de l'horizontale à la verticale, tandis que le moteur de rotation ajuste finement l'orientation—utile pour aligner la base d'un poteau d'éclairage avec les boulons d'ancrage ou pour aligner un poteau de télécommunications avec les lignes aériennes existantes. Une fois le poteau remblayé et compacté, la pince se libère et vous passez au trou suivant.
Scénarios d'application
Distribution électrique : Installation de poteaux en bois ou composites pour les lignes aériennes dans les corridors suburbains et ruraux. pour les poteaux dont le diamètre se situe dans la plage de serrage prévue, le long des emprises établies.
Télécommunications et haut débit : Installation de poteaux pour l'expansion des réseaux de fibre et sans fil. La rotation permet un alignement précis pour les antennes et armoires au sommet des poteaux.
Éclairage public et feux de signalisation : Positionnement des poteaux d'éclairage métalliques et des bras de mâts de signalisation dans les rues urbaines, les parkings et les rampes d'échangeur. Le format compact de la chargeuse permet de travailler dans des espaces restreints tels que les terre-pleins étroits et les trottoirs.
Remplacement de poteaux : Remplacement des poteaux endommagés et installation des remplacements lors de la maintenance ou des interventions après tempête. Convient pour le remplacement de poteaux et la manipulation de poteaux existants, selon la configuration du chantier.
Électrification rurale : Atteindre les poteaux dans des emplacements hors route où les camions-grues ne peuvent pas circuler. Peut être utilisé sur des terrains accidentés et le long d'étroits chemins agricoles, selon les capacités et les conditions de fonctionnement de la machine porteuse.
Pour un aperçu complet du flux de travail, consultez notre guide sur l'installation de poteaux électriques avec une chargeuse compacte, couvrant la préparation du site, la technique de levage et la sécurité de l'équipe.
Installation et montage
Le montage du poseur de poteaux est simple. La plaque d'attache rapide universelle MP1140 se fixe à l'interface d'attache rapide de la machine; alignez la plaque, actionnez le système de verrouillage et vérifiez le bon engagement. Deux ensembles de flexibles hydrauliques connectent les circuits de serrage et de rotation aux coupleurs auxiliaires de la machine. Avant la première utilisation, confirmez que votre chargeuse compacte fournit 60 L/min à 16 MPa et inspectez toutes les connexions de flexibles pour vérifier l'étanchéité et l'absence de fuites. Faites fonctionner la pince et la rotation sur toute leur plage sans charge pour vérifier un fonctionnement fluide avant de soulever un poteau.
Inspection et entretien
Les principaux composants à inspecter comprennent les patins des mâchoires de serrage, les joints des cylindres hydrauliques, les roulements du moteur de rotation, les flexibles et les goupilles du cadre de montage. Inspectez régulièrement les patins des mâchoires et remplacez-les lorsque l'adhérence commence à diminuer. Vérifiez les flexibles pour détecter l'abrasion, les fissures ou les fuites—remplacez immédiatement toute ligne endommagée. Graissez toutes les goupilles de pivot et les bagues selon le calendrier d'entretien et inspectez le cadre pour détecter les fissures après une utilisation intensive. Des pièces de rechange d'origine et des kits de patins de mâchoires sont disponibles pour les deux modèles.
OEM et fourniture en gros
TGEC fournit des poseurs de poteaux hydrauliques aux concessionnaires de services publics, aux distributeurs d'accessoires, aux flottes de location et aux entrepreneurs via des programmes directs d'usine et OEM. Des prix de volume, des contrats à long terme et un étiquetage de marque privée sont ouverts aux partenaires qualifiés. Des configurations personnalisées—profils de mâchoires modifiés, configurations hydrauliques personnalisées ou interfaces de montage alternatives—peuvent être examinées au cas par cas. Contactez notre équipe de vente OEM avec votre configuration cible et le volume estimé.
Quel poseur de poteaux convient à votre flotte—TG-PS540 ou TG-HDPS610 ?
Nous aurons besoin de votre modèle de chargeuse compacte, du débit et de la pression hydrauliques auxiliaires, des diamètres de poteaux que vous manipulez le plus souvent (bois, acier ou béton) et de savoir si vous penchez vers le TG-PS540 (pince de 75 à 355 mm) ou le TG-HDPS610 (pince de 125 à 520 mm). Nous confirmerons la compatibilité, vérifierons la capacité de levage (ROC) de votre machine par rapport à la charge et répondrons avec un devis et une date d'expédition estimée.
