Przegląd produktu

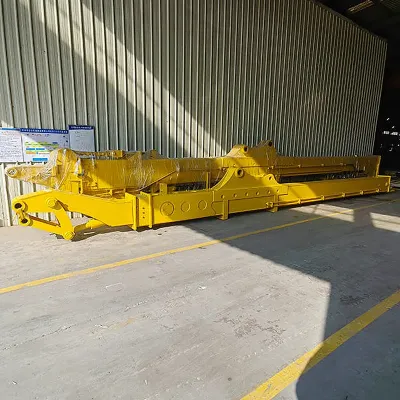

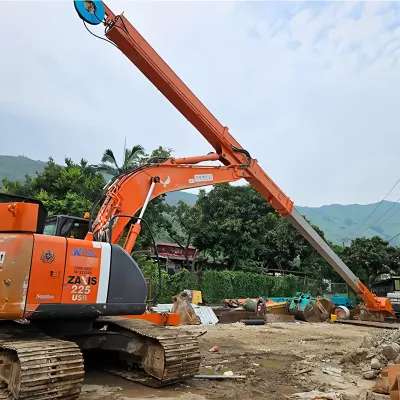

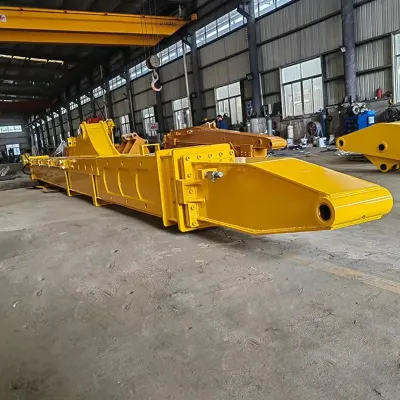

Dwustopniowe ramię teleskopowe TGEC wykorzystuje parę wsuwanych sekcji ramienia, które wysuwają się i chowają, aby zapewnić większy zasięg do głębokiego kopania, prac na zboczach i przemieszczania materiałów na duże odległości. Konfiguracja dwustopniowa zapewnia większy zasięg przy użyciu mniejszej liczby sekcji teleskopowych niż konstrukcja trójstopniowa, co skutkuje prostszym układem mechanicznym. Dostępne są cztery modele do koparek od 20 do 50 ton, z długością wysuniętego ramienia od 10 do 18 metrów (maksymalny zasięg roboczy od 12 do 20 metrów) i długościami schowanymi, które umożliwiają prosty transport drogowy. Jest to kluczowa część linii zespołów wysięgnika i ramienia koparki TGEC, skierowana do wykonawców, którzy potrzebują dodatkowego zasięgu, ale wolą niższe koszty utrzymania i koszt konfiguracji dwustopniowej. Aby uzyskać więcej informacji na temat opcji teleskopowych, zapoznaj się z naszym przewodnikiem po teleskopowych ramionach do koparek i odniesieniem do teleskopowych ramion do koparek.
Dostępne konfiguracje i modele
Oferujemy cztery modele obejmujące koparki od 20 do 50 ton. Wszystkie pomiary są przybliżone i mogą się różnić w zależności od ostatecznej konfiguracji i konkretnej maszyny, na której są montowane.
| Parametr | TG-TS20 | TG-TS30 | TG-TS40 | TG-TS50 |
|---|---|---|---|---|
| Klasa koparki | 20–25 t (22–27,5 tony) | 30–35 t (33–38,5 tony) | 40–45 t (44–49,5 tony) | 45–50 t (49,5–55 ton) |
| Długość schowana | 5500 mm (18,0 stóp) | 6500 mm (21,3 stóp) | 7500 mm (24,6 stóp) | 8500 mm (27,9 stóp) |
| Długość wysunięta | 10000 mm (32,8 stóp) | 12500 mm (41,0 stóp) | 15000 mm (49,2 stóp) | 18000 mm (59,1 stóp) |
| Maksymalny zasięg | 12000 mm (39,4 stóp) | 14500 mm (47,6 stóp) | 17000 mm (55,8 stóp) | 20000 mm (65,6 stóp) |
| Pojemność łyżki | 0,3–0,5 m³ (0,39–0,65 jarda³) | 0,4–0,7 m³ (0,52–0,92 jarda³) | 0,6–0,9 m³ (0,78–1,18 jarda³) | 0,7–1,1 m³ (0,92–1,44 jarda³) |
| Klasa cylindra | 15 t (16,5 tony) | 20 t (22 tony) | 25 t (27,5 tony) | 30 t (33 tony) |
Dane w tabeli służą wyłącznie jako odniesienie. Klasa cylindra odnosi się do klasy siły cylindra hydraulicznego. Rzeczywiste specyfikacje mogą się różnić w zależności od ostatecznej konfiguracji. Proszę skontaktować się z zespołem technicznym TianGe w celu uzyskania szczegółów.
Techniczne atuty serii
Dwie teleskopowe sekcje wsuwane jedna w drugą zapewniają długość wysuniętego ramienia od 10 do 18 metrów, z maksymalnym zasięgiem roboczym od 12 do 20 metrów w zależności od modelu.
Mniejsza liczba komponentów podlegających zużyciu: tylko jedna powierzchnia ślizgowa do regularnego smarowania i kontroli.
Długości schowane wynoszą od 5,5 do 8,5 metrów, co umożliwia praktyczny transport drogowy z zastrzeżeniem lokalnych wymagań dotyczących wysokości, wagi i pozwoleń.
Wykonane z wysokowytrzymałej stali z odpornymi na zużycie prowadnicami ślizgowymi i tulejami w przegubie teleskopowym dla trwałej wydajności.
Uchwyty montażowe są wykonywane na zamówienie dla każdej marki i modelu koparki, z rozstawem i średnicami sworzni zweryfikowanymi zgodnie z określonymi wymiarami maszyny.
Przewodnik po zgodności z koparkami
Dwustopniowe ramiona teleskopowe TGEC są dostępne w czterech rozmiarach dla koparek od 20 do 50 ton. TG-TS20 jest skonfigurowany dla koparek 20–25 ton; TG-TS30 dla koparek 30–35 ton; TG-TS40 dla koparek 40–45 ton; oraz TG-TS50 dla koparek 45–50 ton. Interfejs montażowy jest skonfigurowany tak, aby pasował do określonej marki i modelu koparki. Ponieważ dłuższe ramię tworzy większą dźwignię, dopuszczalna pojemność łyżki może być niższa niż w przypadku standardowej konfiguracji ramienia i powinna zostać potwierdzona dla konkretnej maszyny i geometrii roboczej. Podczas zamawiania podaj markę i model koparki, wagę eksploatacyjną, rozstaw sworzni, średnicę sworznia i szerokość ramienia, a zespół techniczny zakończy przegląd konfiguracji.
Typowe zastosowania
Głęboki wykop: wykopuj głębokie fundamenty, piwnice i konstrukcje podziemne, do których nie może dotrzeć standardowe ramię.
Prace na zboczach i nasypach: wycinaj i kształtuj strome zbocza i nasypy z góry lub z dołu.
Prace morskie i przybrzeżne: obsługuj podwodne kopanie, pogłębianie kanałów i prace przybrzeżne z większym zasięgiem.
Przemieszczanie materiałów na duże odległości: pokonuj szerokie wykopy, bariery lub wodę, aby efektywnie przemieszczać materiały.
Prace infrastrukturalne i rurociągowe: wykopuj głębokie rowy dla rur o dużej średnicy i infrastruktury podziemnej.
Zasada działania

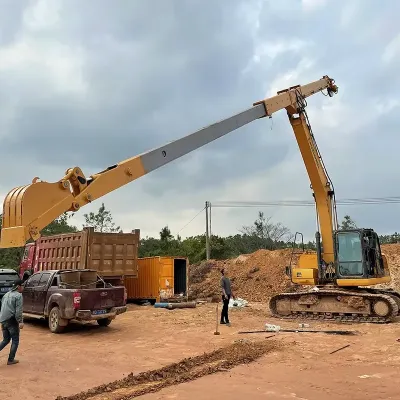

Dwustopniowe ramię teleskopowe wykorzystuje dwie wsuwane sekcje: zewnętrzną, która łączy się z ramieniem, i wewnętrzną, która wysuwa się za pomocą cylindra hydraulicznego. Łyżka lub osprzęt jest montowany na końcu sekcji wewnętrznej. W pełni wysunięte ramię ma długość od 10 do 18 metrów (w zależności od modelu), zapewniając maksymalny zasięg roboczy od 12 do 20 metrów po zamontowaniu na ramieniu maszyny nośnej. Schowaj je, a sekcja wewnętrzna chowa się z powrotem w zewnętrznej, dając Ci kompaktową długość od 5,5 do 8,5 metrów do transportu. Powierzchnie ślizgowe są wyposażone w odporne na zużycie prowadnice i tuleje, aby utrzymać wszystko wyrównane i płynne. Przy tylko jednej powierzchni ślizgowej konserwacja jest prostsza niż w przypadku jednostki trójstopniowej. Ponieważ wysunięte ramię zwiększa dźwignię, pojemność łyżki powinna być wybierana zgodnie z konkretnym modelem, stabilnością koparki i warunkami pracy.
Sprzedawcy i zamówienia hurtowe
TGEC dostarcza dwustopniowe ramiona teleskopowe bezpośrednio sprzedawcom sprzętu, wykonawcom wykopów, specjalistom morskim i firmom infrastrukturalnym poprzez programy bezpośredniej dostawy z fabryki i hurtowe. Są one dostarczane z cenami hurtowymi, dedykowanym zarządzaniem kontem i priorytetowymi miejscami produkcyjnymi. Dostępne są niestandardowe konfiguracje dla popularnych marek koparek na Twoim rynku. Dostępne są opcje OEM i prywatnej marki z niestandardową farbą, logo i opakowaniem. Skontaktuj się z zespołem sprzedaży dla sprzedawców TGEC z informacjami o Twojej firmie, docelowymi modelami koparek i szacowaną roczną wielkością, aby skonfigurować konto hurtowe.
Poproś o wycenę — Dwustopniowe ramię teleskopowe do koparki
Daj nam znać swoją markę i model koparki, wagę eksploatacyjną, rozstaw sworzni, średnicę sworznia, szerokość ramienia, preferowany model (TG-TS20 do TG-TS50), wymaganą pojemność łyżki, główne zastosowanie (głęboki wykop / zbocze / morskie / infrastrukturalne) i ilość, której szukasz. Nasz zespół potwierdzi prawidłową konfigurację, sprawdzi dopasowanie montażu, poleci odpowiedni rozmiar łyżki i odpowie Ci bezpośrednią wyceną z fabryki, czasem realizacji i szczegółami wysyłki.
Zapytania sprzedawców i OEM: skontaktuj się z TGEC, aby omówić dostawy hurtowe, niestandardowe konfiguracje, wymagania dotyczące prywatnej marki i długoterminowe programy zaopatrzeniowe.
