Przegląd produktu
Rotacyjna łyżka przesiewająca jest przeznaczona do aktywnego przetwarzania i klasyfikacji materiału. Zamiast polegać na grawitacji i potrząsaniu, jak w przypadku łyżki szkieletowej, ta wykorzystuje hydraulicznie napędzany bęben wyposażony w łopatki lub elementy gwiaździste, który obraca się wewnątrz perforowanego korpusu. Ciągła rotacja rozbija bryły, pozwala drobnym frakcjom przechodzić przez otwory sita i zatrzymuje większe kawałki — zapewniając stałą wydajność dla prac o dużej objętości. Jest to preferowany wybór, gdy musisz przenieść dużo ziemi, sklasyfikować kruszywo lub posortować odpady rozbiórkowe.

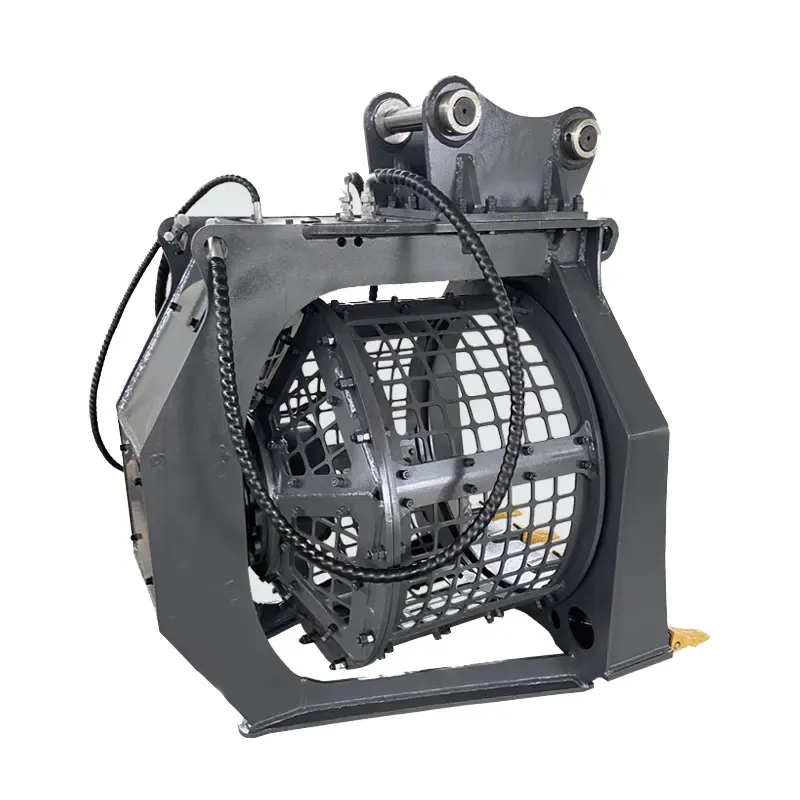

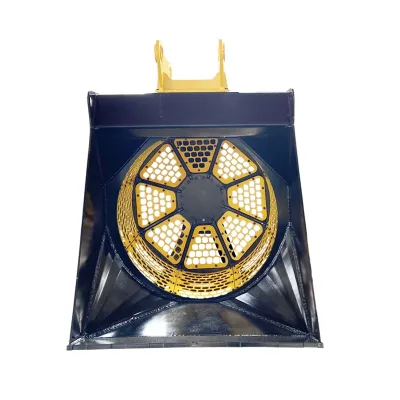

TGEC produkuje je z solidną zewnętrzną łyżką, w której mieści się obracający się bęben wyposażony w łopatki lub elementy gwiaździste. Gdy bęben się obraca, obraca materiał, wpychając mniejsze cząstki przez otwory sita, podczas gdy większy materiał pozostaje wewnątrz do późniejszej utylizacji. Silnik hydrauliczny na górze napędza bęben przez przekładnię, z momentem obrotowym i prędkością dopasowanymi do wydajności hydraulicznej Twojej maszyny. Oferujemy pięć modeli obejmujących koparki od 3.5 do 38 ton, o średnicach bębna od 592 do 1470 mm, prędkościach obrotowych bębna od 30 do 45 obr/min i wagach od 260 do 2800 kg. W rodzinie łyżek do koparek, sprawdza się w pracach wymagających aktywnego przesiewania materiału w dużych ilościach, podczas gdy łyżka szkieletowa wykorzystuje prostszą konstrukcję statyczną.
Mechanizm przesiewania rotacyjnego
Kluczowym elementem łyżki jest hydraulicznie napędzany bęben wewnątrz korpusu. Promieniowe łopatki lub elementy gwiaździste są zamontowane na bębnie i w miarę jego obrotu podnoszą, obracają i ścinają materiał o perforowane dno i boki. To działanie rozbija zbity grunt, oddziela frakcje drobne od większego materiału i pomaga zmniejszyć zapychanie otworów sita — coś, czego statyczna łyżka nie potrafi tak skutecznie. Ciągły ruch pomaga utrzymać stałą wydajność, nawet z wilgotnym lub bogatym w glinę materiałem, chociaż bardzo mokry materiał może wymagać mniejszych wsadów.
Silnik hydrauliczny jest podłączony do obwodu pomocniczego Twojej maszyny, z parametrami przepływu i ciśnienia różniącymi się w zależności od modelu. Zawór bezpieczeństwa chroni silnik i przekładnię, jeśli bęben zablokuje się na większym kamieniu lub pręcie zbrojeniowym. Sam otwór sita jest definiowany przez rozmiar otworów w korpusie; możesz zamówić różne perforacje dopasowane do potrzebnego rezultatu. Niektóre konfiguracje wykorzystują wymienne płyty sitowe, co pozwala wybierać różne rozmiary przesiewania dla różnych zastosowań. Typowe prędkości obrotowe bębna wynoszą od 30 do 45 obr/min — wystarczająco szybko, aby wykonać pracę, ale wystarczająco wolno, aby kontrolować zużycie.
Modele i specyfikacje
Pięć modeli jest przeznaczonych dla koparek od 3.5 do 38 ton. Średnica bębna i wymagania przepływowe skalują się wraz z maszyną nośną.
| Parametr | TG-RSB02 | TG-RSB08 | TG-RSB12 | TG-RSB16 | TG-RSB18 |
|---|---|---|---|---|---|
| Klasa kompatybilnych koparek | 3.5–5.5 t (3.9–6.1 ton) | 5–8 t (5.5–8.8 ton) | 11–18 t (12.1–19.8 ton) | 19–28 t (20.9–30.9 ton) | 29–38 t (31.9–41.9 ton) |
| Średnica sita | 592 mm (23.3 cala) | 700 mm (27.6 cala) | 1005 mm (39.6 cala) | 1420 mm (55.9 cala) | 1470 mm (57.9 cala) |
| Prędkość obrotowa | 30–35 obr/min | 35–40 obr/min | 30–35 obr/min | 30–35 obr/min | 35–45 obr/min |
| Ciśnienie robocze | 10–12 MPa (1450–1740 psi) | 12–15 MPa (1740–2180 psi) | 18–21 MPa (2610–3050 psi) | 18–22 MPa (2610–3190 psi) | 20–23 MPa (2900–3340 psi) |
| Wymagany przepływ | 18–20 L/min (4.8–5.3 GPM) | 40–45 L/min (10.6–11.9 GPM) | 90–100 L/min (23.8–26.4 GPM) | 90–100 L/min (23.8–26.4 GPM) | 90–100 L/min (23.8–26.4 GPM) |
| Waga jednostkowa | 260 kg (573 lb) | 515 kg (1135 lb) | 965 kg (2127 lb) | 1700 kg (3748 lb) | 2800 kg (6173 lb) |
Dane tabeli służą wyłącznie jako odniesienie. Rzeczywiste specyfikacje mogą się różnić w zależności od końcowej konfiguracji. Proszę skontaktować się z zespołem technicznym TianGe w celu uzyskania szczegółów.
Zastosowania
Przetwarzanie gleby urodzajnej i gruntu wykopanego
Na budowach zmagazynowana gleba urodzajna jest często pełna kamieni, korzeni i odpadów. Przelej ją przez rotacyjną łyżkę przesiewającą, a otrzymasz czystą, użyteczną glebę gotową do kształtowania krajobrazu lub końcowego niwelowania. Obracający się bęben kruszy bryły i oddziela frakcje drobne od odpadów, dzięki czemu możesz rozłożyć ją dokładnie tam, gdzie potrzebujesz. Oznacza to, że nie musisz sprowadzać drogiej czystej ziemi ani wywozić zanieczyszczonego materiału — duża oszczędność zarówno na materiale, jak i transporcie. Do przetwarzania na budowie możesz przetwarzać wykopany grunt i oddzielać wielokrotnego użytku frakcje drobne od niechcianego materiału, utrzymując użyteczny materiał na miejscu i utylizując tylko to, co nie może być ponownie wykorzystane.
Klasyfikacja i recykling kruszywa
W wytwórniach kruszywa lub zakładach recyklingu ta łyżka działa jak przenośny przesiewacz. Ustaw rozmiar otworu, aby uzyskać pożądane uziarnienie — określone frakcje drobne, frakcje grube lub większy materiał wymagający kolejnego przejścia przez kruszarkę. Działanie obrotowe pomaga przetwarzać wilgotny lub bogaty w glinę materiał skuteczniej niż statyczne sito, chociaż bardzo mokry materiał może wymagać mniejszych wsadów i dodatkowego czasu cyklu. Do recyklingu betonu wydobywa wielokrotnego użytku kruszywo, podczas gdy frakcje drobne przesypują się, a większy materiał może wrócić bezpośrednio do kruszarki. Przy mniejszych pracach oszczędza to konieczności montażu pełnej instalacji przesiewającej; po prostu przetwarzasz materiał tam, gdzie się znajduje.
Przetwarzanie odpadów rozbiórkowych
Na miejscach rozbiórek zmieszane odpady to bałagan — płyty gipsowo-kartonowe, izolacja, drewno, metal, kawałki betonu. Łyżka przesiewająca rozbija miękki materiał, pozwalając frakcjom drobnym przesypać się, zatrzymując większe kawałki. Przesiane frakcje drobne mogą często być użyte jako podsypka na miejscu, zmniejszając koszty utylizacji, podczas gdy zatrzymany materiał trafia do recyklingu lub na wysypisko. Do prac rozbiórkowych przesiewa materiał według rozmiaru, pomagając oddzielić frakcje drobne od większych kawałków dla wydajniejszej obsługi i recyklingu. Przetwarzanie na miejscu zmniejsza również objętość do wywiezienia, oszczędzając pieniądze na transporcie i opłatach za wysypisko.
Wymagania hydrauliczne i montaż
Do obsługi łyżki przesiewającej potrzebujesz dwustronnego obwodu pomocniczego o wystarczającym przepływie i ciśnieniu do obracania silnika. Najmniejszy model potrzebuje tylko 18–20 L/min, podczas gdy duże wymagają 90–100 L/min, z ciśnieniami od 10 do 23 MPa w zależności od rozmiaru. Wymagania dotyczące spustu obudowy zależą od konfiguracji silnika hydraulicznego. Potwierdź wymagany obwód pomocniczy i specyfikacje spustu obudowy przed zamówieniem. Upewnij się, że Twój obwód ma zawór bezpieczeństwa ustawiony zgodnie ze specyfikacją producenta, aby chronić przed zablokowaniem.
Montaż wykorzystuje to samo połączenie sworzniowe lub szybkozłącze, co w przypadku każdej łyżki. Silnik i przekładnia są zamocowane do korpusu łyżki, więc uchwyt musi pasować do Twojego rozstawu sworzni, średnicy sworzni i geometrii łączników. Podczas zamawiania podaj nam markę i model Twojej koparki, wagę eksploatacyjną, wymiary sworzni, typ złącza i szczegóły hydrauliczne (przepływ, ciśnienie, dostępność spustu obudowy). Węże są prowadzone wzdłuż drążka, aby być z dala od wysięgnika i łączników. Instalacja jest prosta: zamontuj łyżkę, podłącz węże (i spust obudowy jeśli potrzebny) i uruchom silnik zgodnie z procedurą rozruchu producenta przed rozpoczęciem operacji przesiewania.
Wskazówki dotyczące eksploatacji i konserwacji
Aby uzyskać najlepsze przesiewanie, załaduj łyżkę, a następnie włącz bęben, gdy łyżka jest lekko podniesiona nad ziemią. Pozwól mu obracać się przez kilka sekund, aby przepuścić materiał przez sito, następnie opuść i zrzuć większy materiał. Nie przeciążaj — zbyt dużo materiału spowolni przesiewanie i może zablokować bęben. W przypadku mokrego lub lepkiego materiału użyj mniejszych wsadów i daj bębnowi dodatkowy czas na rozbicie brył. Jeśli otwory sita zaczną się zapychać, uruchom bęben z pełną prędkością i uderz łyżką mocno o ziemię, aby uwolnić zablokowany materiał.
Utrzymuj regularną konserwację, aby uniknąć przestojów. Smaruj łożyska bębna i przekładnię zgodnie z harmonogramem konserwacji producenta. Sprawdzaj węże i złącza pod kątem wycieków, przetarć lub wybrzuszeń; natychmiast wymień uszkodzone. Sprawdź płytę sitową pod kątem zużycia, pęknięć lub powiększonych otworów; gdy otwory wyjdą poza specyfikację, wymień ją. Zbadaj łopatki lub elementy gwiaździste; jeśli są zużyte, mieszanie ulega pogorszeniu. Jeśli masz wymienne płyty, trzymaj pod ręką zapasy z różnymi rozmiarami otworów do szybkiej wymiany. Pod koniec każdej zmiany wyczyść wnętrze łyżki i płytę sitową, aby zapobiec gromadzeniu się stwardniałego materiału.
Zapytanie ofertowe — Rotacyjna łyżka przesiewająca
Podaj nam markę i model Twojej koparki, wagę eksploatacyjną, typ montażu lub złącza, rozstaw i średnicę sworzni, preferowany model (TG-RSB02 do TG-RSB18), wymagany rozmiar otworu sita, główne zastosowanie (przetwarzanie gleby urodzajnej / klasyfikacja kruszywa / recykling rozbiórkowy / przetwarzanie gruntu wykopanego), typowe typy materiałów, przepływ i ciśnienie hydrauliki pomocniczej, dostępność spustu obudowy i potrzebną ilość. Nasz zespół potwierdzi odpowiedni model i uchwyt montażowy, sprawdzi wymagania hydrauliczne i rozmiar sita dla Twojego zastosowania, oraz prześle ofertę opartą na Twoich specyfikacjach i warunkach dostawy. Dealerzy i producenci OEM są mile widziani w przypadku zamówień hurtowych, niestandardowych konfiguracji sita i opcji prywatnej marki.
