نظرة عامة على المنتج

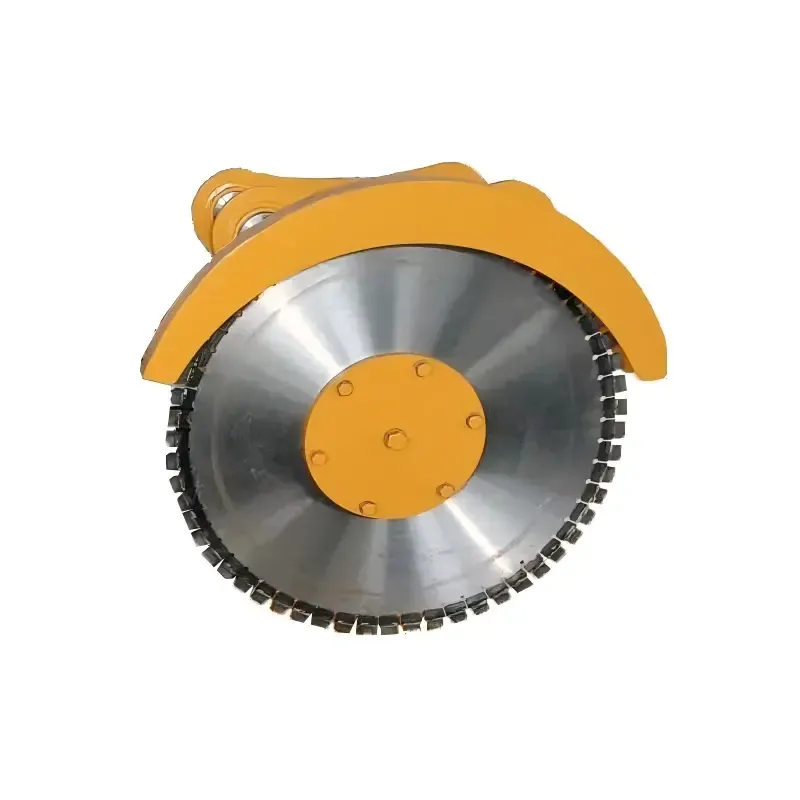

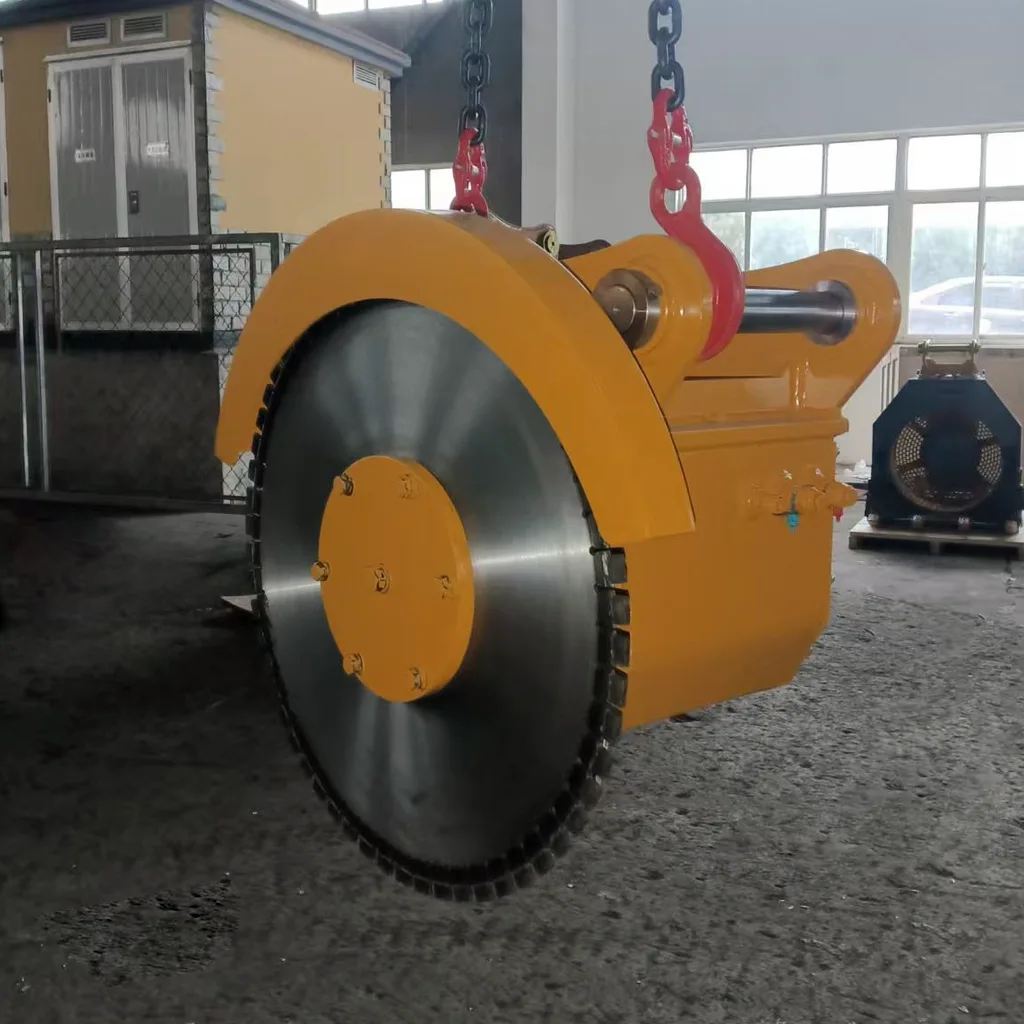

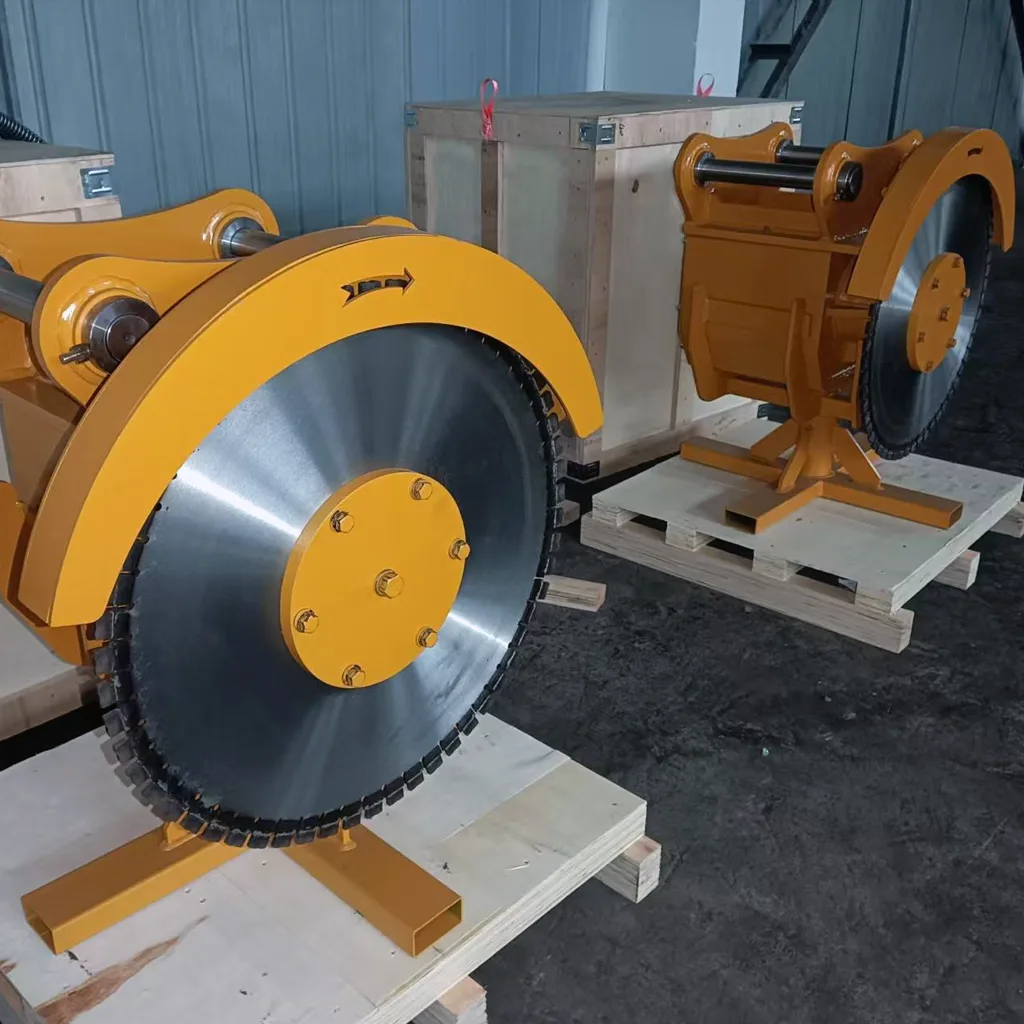

يتم تثبيت منشار الصخور هذا على ذراع الحفار الخاص بك في المكان الذي يوضع فيه الدلو عادةً. يقوم محرك هيدروليكي عالي العزم بتدوير شفرة دائرية كبيرة، مما يتيح لك إجراء قطع نظيفة ومستقيمة عبر المواد الصلبة مع اهتزاز منخفض مقارنة بالكسارة أو التفجير. يمنحك الذراع تحكمًا دقيقًا في الموضع وقوة الضغط ومعدل التغذية، بينما يضبط المشغل تدفق الهيدروليك لضبط سرعة القطع. إنها أداة أساسية لأعمال الحجر الأبعادي، وقطع الخرسانة، وحفر الخنادق، وأعمال الطرق، والهدم الهيكلي حيث تكون الحواف النظيفة والعمق المتحكم فيه مهمة.
تغطي خمسة طرازات تقريبًا أي حجم حفار واحتياجات قطع ستواجهها. يناسب TG-RS60 حفارات صغيرة من 6 إلى 9 أطنان مع أقراص من 600 إلى 1200 مم، ويتعامل TG-RS150 مع آلات من 10 إلى 18 طنًا مع أقراص من 1000 إلى 1800 مم، ويعمل TG-RS200 على حفارات من 20 إلى 27 طنًا مع أقراص من 2000 إلى 2600 مم، وتم تصميم TG-RS300 لحفارات من 30 إلى 40 طنًا مع أقراص من 2800 إلى 3600 مم، ويمنحك TG-RS200D تكوينًا مزدوج الأقراص للقطع المتوازي على آلات من 20 إلى 27 طنًا. إنها جزء من مجموعة مناشير الصخور للحفارات TGEC، كل منها مصمم لتحمل متطلبات القطع الاحترافي للمواد الصلبة.
المواصفات الفنية
تغطي خمسة طرازات حفارات من 6 إلى 40 طنًا. جميع الأبعاد وأرقام الأداء مذكورة بالنظام المتري مع ما يعادلها بالنظام الإمبراطوري.
| المعلمة | TG-RS60 | TG-RS150 | TG-RS200 | TG-RS300 | TG-RS200D |
|---|---|---|---|---|---|
| فئة الحفار المتوافق | 6–9 طن (6.6–9.9 طن) | 10–18 طن (11–19.8 طن) | 20–27 طن (22–29.7 طن) | 30–40 طن (33–44 طن) | 20–27 طن (22–29.7 طن) |
| قطر قرص المنشار | 600–1200 مم (23.6–47.2 بوصة) | 1000–1800 مم (39.4–70.9 بوصة) | 2000–2600 مم (78.7–102.4 بوصة) | 2800–3600 مم (110.2–141.7 بوصة) | 2000–2600 مم (78.7–102.4 بوصة) |
| عرض القطع | 5–9 مم (0.2–0.35 بوصة) | 10–14 مم (0.4–0.55 بوصة) | 12–16 مم (0.47–0.63 بوصة) | 14–18 مم (0.55–0.71 بوصة) | 12–16 مم (0.47–0.63 بوصة) |
| الضغط المقدر | 20–25 ميجا باسكال (2900–3625 رطل لكل بوصة مربعة) | 20–25 ميجا باسكال (2900–3625 رطل لكل بوصة مربعة) | 30 ميجا باسكال (4350 رطل لكل بوصة مربعة) | 30 ميجا باسكال (4350 رطل لكل بوصة مربعة) | 30 ميجا باسكال (4350 رطل لكل بوصة مربعة) |
| وزن الملحق | 400 كجم (882 رطل) | 600 كجم (1323 رطل) | 800 كجم (1764 رطل) | 1000 كجم (2205 رطل) | 1000 كجم (2205 رطل) |
| تكوين القرص المزدوج | — | — | — | — | قياسي |
بيانات الجدول للإشارة فقط. قد تختلف المواصفات الفعلية بناءً على التكوين النهائي. يرجى الاتصال بالفريق الفني لشركة TianGe للحصول على التفاصيل.
كيف يعمل
يتدفق السائل الهيدروليكي المضغوط من الدائرة المساعدة للحفار الخاص بك إلى محرك عالي العزم مثبت على إطار المنشار، مما يؤدي إلى دوران عمود المحرك. يتصل هذا العمود مباشرة بمحور الشفرة الدائرية، وينقل العزم إلى الشفرة. بينما تدور الشفرة بسرعة محكومة، تقطع حافتها—عادةً قطاعات ماسية للمواد الصلبة الكاشطة أو أسنان كربيدية للمواد الأكثر ليونة—عبر المادة. يمنحك ذراع الحفار قوة الضغط والتحكم في التغذية، مما يدفع الشفرة إلى القطع بمعدل ثابت، بينما يضبط المشغل تدفق الهيدروليك لضبط سرعة القطع بدقة. اعتمادًا على الإعداد والمهمة، يمكن استخدام التبريد بالماء أو الهواء للحفاظ على درجة حرارة الشفرة تحت السيطرة وتقليل الغبار.
سيناريوهات التطبيق
المحاجر والحجر الأبعادي: قطع الجرانيت والرخام والحجر الجيري وكتل حجرية أخرى بقطع دقيقة ومحكومة تحافظ على جودة المواد وتقلل من الهدر الناتج عن الكسر الانفجاري.

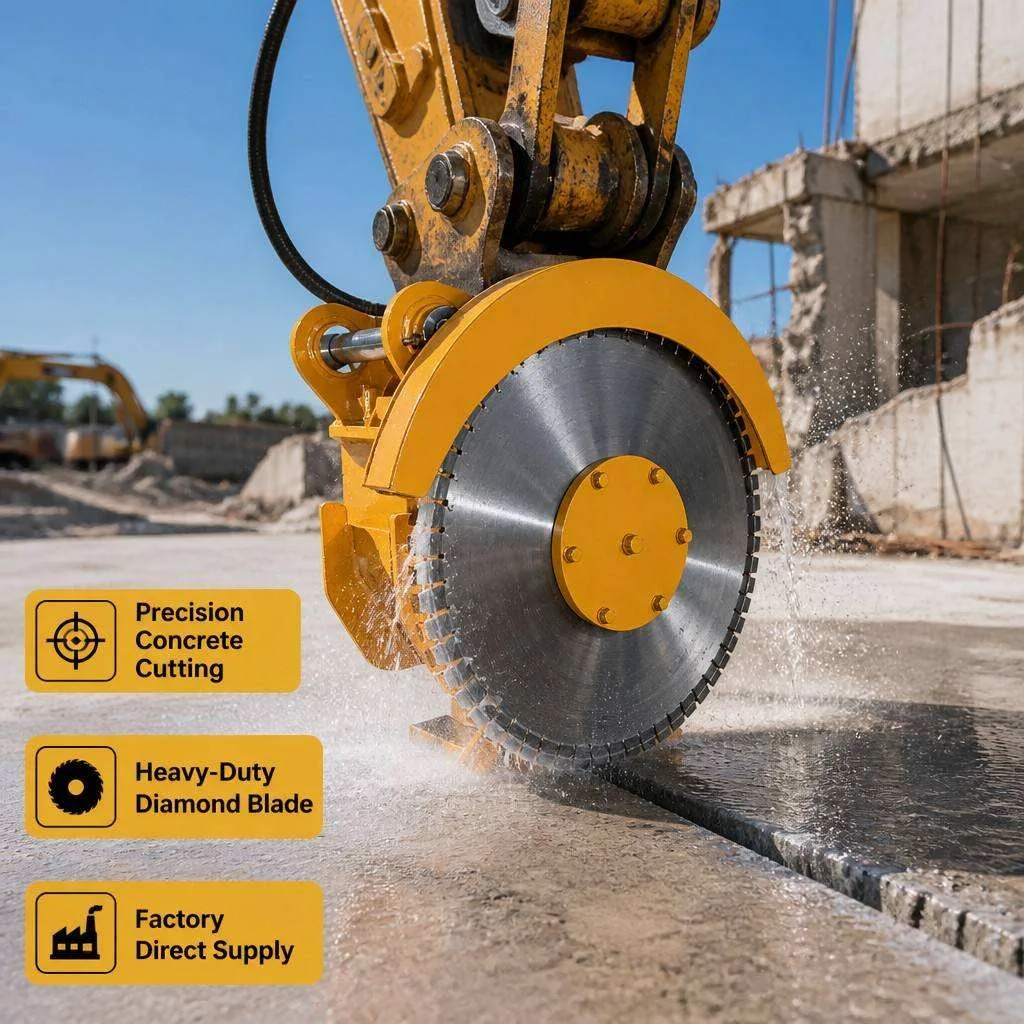

قطع الخرسانة والهدم: قطع ألواح الخرسانة المسلحة والجدران والأساسات والعناصر الهيكلية أثناء هدم المباني والتجديد وأعمال الأساسات حيث يقلل القطع المحكوم من الاهتزاز والغبار.
حفر الخنادق وبناء خطوط الأنابيب: قطع خنادق الصخور والخرسانة لتركيب خطوط الأنابيب وأعمال المرافق والبنية التحتية تحت الأرض حيث تكون جدران القطع النظيفة والمستقيمة مطلوبة.
بناء الطرق والطرق السريعة: قطع الأسفلت والخرسانة لرصف الطرق لإعادة البناء وتركيب فواصل التمدد وقطع وصول المرافق ومشاريع إصلاح الطرق السريعة.
التعدين والحفر تحت الأرض: قطع الخام الصلب والصخور في عمليات التعدين ورؤوس الأنفاق حيث يُصمم القطع للتحكم في الاهتزاز وتناثر المواد مقارنة بالتفجير أو الكسر.
لمزيد من الإرشادات التفصيلية حول التطبيقات، راجع ما الذي يمكن استخدام منشار الصخور للحفارات فيه في أعمال البناء والمحاجر؟.
التركيب والتثبيت

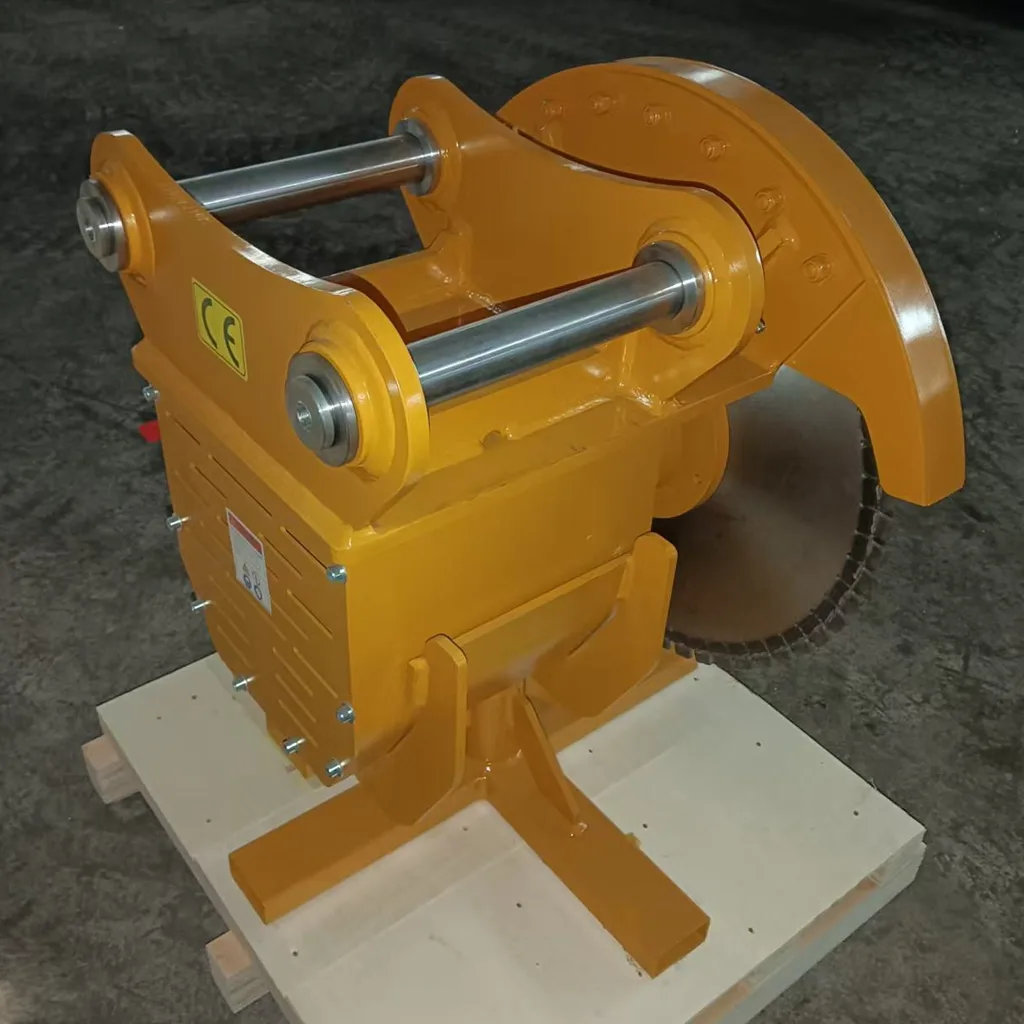

يتم تثبيت منشار الصخور على ذراع الحفار بدلاً من الدلو، باستخدام حامل مخصص مصنوع ليتوافق مع تباعد المسامير وقطرها وهندسة الوصلات في جهازك. يرتبط الحامل بكل من دبوس الذراع ووصلة الدلو، وتتصل الخطوط الهيدروليكية المساعدة بمشعب الوحدة لتوفير التدفق لمحرك المنشار. عند الطلب، قدم ماركة الحفار وطرازه ووزن التشغيل وتباعد المسامير وقطرها وعرض الذراع وتدفق الهيدروليك المساعد والضغط. يمكن أيضًا تكوين الوحدة لقارنات سريعة ميكانيكية أو هيدروليكية—فقط حدد نوع القارنة. للحصول على إطار اختيار كامل يغطي مطابقة الآلة والمواد ومتطلبات القطع، راجع كيف تختار منشار الصخور المناسب للحفارات لمشروعك.
أجزاء التآكل والخدمة
العناصر الرئيسية القابلة للتآكل هي شفرة القطع أو القطاعات والمحرك الهيدروليكي ومحامل القيادة والخراطيم الهيدروليكية. افحص الشفرة بانتظام بحثًا عن التآكل أو فقدان القطاعات أو التشقق، واستبدلها أو أعد تركيب رؤوسها عندما تنخفض جودة القطع. تسبب الشفرات البالية أو التالفة قطعًا خشنًا واهتزازًا إضافيًا وإجهادًا على المحرك الهيدروليكي. راقب المحرك الهيدروليكي ومحامل القيادة بحثًا عن التسريبات أو الضوضاء غير العادية أو اللعب المفرط أثناء الفحوصات الروتينية. افحص الخراطيم الهيدروليكية بحثًا عن التآكل أو التشقق أو التسريبات عند الوصلات، واستبدل أيًا منها يظهر عليه الضرر. قم بتشحيم دبابيس وجلبات حامل التركيب وفقًا لجدول الصيانة وافحصها بحثًا عن التآكل. يمكن لـ TGEC توفير شفرات قطع غيار أصلية وقطاعات شفرات ومجموعات أختام ومكونات تآكل لجميع الطرازات الخمسة.
طلب عرض سعر—منشار الصخور الهيدروليكي للحفارات
للحصول على عرض سعر لمنشار الصخور الهيدروليكي TGEC، أرسل لنا وزن تشغيل الحفار وتدفق الهيدروليك المساعد (لتر/دقيقة) والضغط (ميجا باسكال) وتباعد المسامير وقطرها ونوع القارنة السريعة إذا كنت تستخدم واحدة. أخبرنا بالطراز الذي تقيمه—TG-RS60 أو TG-RS150 أو TG-RS200 أو TG-RS300 أو TG-RS200D المزدوج الأقراص—بالإضافة إلى عمق القطع الذي تحتاجه والمادة الأساسية التي ستقطعها (الجرانيت أو الحجر الجيري أو الخرسانة أو الأسفلت وما إلى ذلك). بهذه الطريقة يمكننا التوصية بنوع قطاع الشفرة المناسب. بمجرد استلامنا لمواصفاتك، سيتحقق فريق الهندسة لدينا من التوافق مع الحفار الخاص بك ويؤكد حامل التركيب الصحيح ويرسل لك عرض سعر مفصلًا مع الأسعار والمهلة الزمنية.
