Panoramica del Prodotto

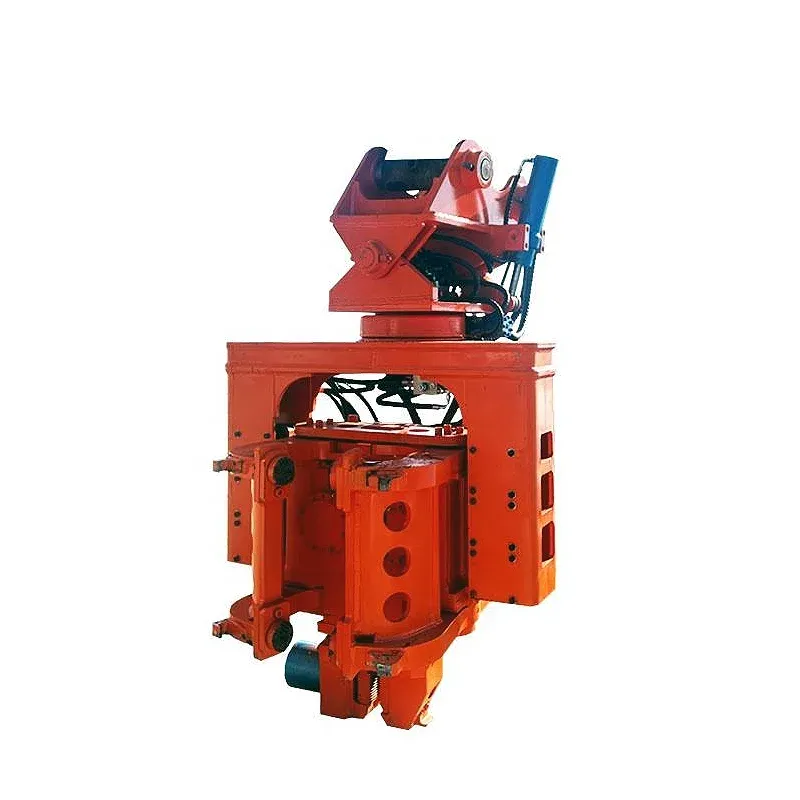

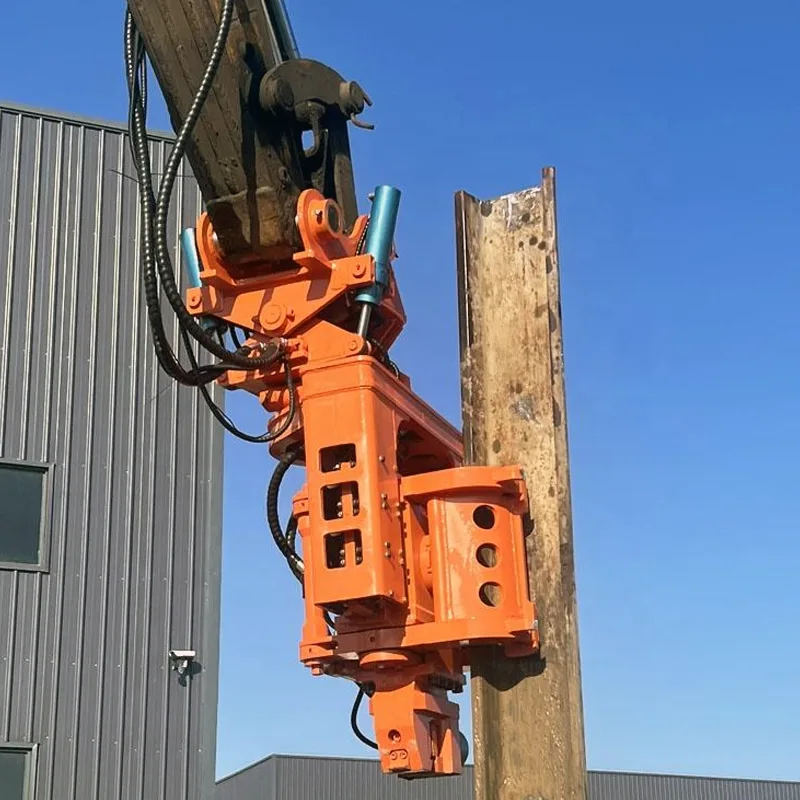

Un battipalo con presa laterale — noto anche come vibro-martello a morsa laterale — utilizza ganasce idrauliche di serraggio per afferrare il lato di una palancola, di un palo a H o di una sezione tubolare, mentre un'unità vibrante eccentrica spinge l'elemento nel terreno o lo estrae. La configurazione a serraggio laterale mantiene compatto il profilo complessivo dell'attrezzatura, rendendola particolarmente utile per lavori di fondazione adiacenti a strutture esistenti, all'interno di scavi profondi o sotto ponti e linee elettriche aeree dove lo spazio verticale è limitato. Poiché la morsa aggancia dal lato anziché dall'alto, l'operatore può ottenere un angolo migliore sul palo e iniziare la battitura da un punto più basso rispetto a quanto consentirebbe un martello standard a presa superiore.
TGEC offre tre modelli di battipalo con presa laterale compatibili con escavatori da 15 a 50 tonnellate, con forza centrifuga da 364 a 780 kN e pesi operativi tra 2600 e 3600 kg. Ogni unità è costruita attorno a un robusto telaio di serraggio, un motore idraulico ad alta coppia e ganasce di presa sostituibili che resistono a cicli di serraggio ripetuti su palancole in acciaio e profili strutturali. Per lavori che non richiedono la funzione di presa laterale e necessitano di un vibro-martello più versatile, la linea standard di battipalo vibrante per escavatore offre configurazioni a presa superiore su una gamma più ampia di portanti. Entrambe le famiglie rientrano nella categoria più ampia dei battipali per escavatore.
Specifiche Tecniche
La tabella seguente elenca le specifiche confermate per tutti e tre i modelli di battipalo con presa laterale. Scegli un modello in base al peso operativo del tuo escavatore, al flusso idraulico ausiliario disponibile e alle dimensioni del palo e alle condizioni del terreno con cui hai a che fare.
| Parametro | TG-SG100 | TG-SG200 | TG-SG350 |
|---|---|---|---|
| Classe di Escavatore Compatibile | 15–25 t (16,5–27,5 ton) | 25–40 t (27,5–44 ton) | 40–50 t (44–55 ton) |
| Momento Eccentrico | 4,9 kg·m (35,4 lb·ft) | 6,8 kg·m (49,2 lb·ft) | 8,9–10,5 kg·m (64,4–76,0 lb·ft) |
| Forza Centrifuga | 364 kN (81.800 lbf) | 505 kN (113.500 lbf) | 661–780 kN (148.600–175.400 lbf) |
| Frequenza di Vibrazione | 2600 giri/min | 2600 giri/min | 2600 giri/min |
| Pressione di Lavoro | 300 bar (4350 psi) | 320 bar (4640 psi) | 330 bar (4790 psi) |
| Flusso Idraulico Nominale | 190 L/min (50,2 GPM) | 280 L/min (74,0 GPM) | 350–370 L/min (92,5–97,7 GPM) |
| Peso dell'Attrezzatura | 2600 kg (5732 lb) | 3400 kg (7496 lb) | 3500–3600 kg (7716–7937 lb) |
I dati in tabella sono solo di riferimento. Le specifiche effettive possono variare in base alla configurazione finale. Contattare il team tecnico TianGe per dettagli.
Come Funziona
Il battipalo con presa laterale si collega al circuito idraulico ausiliario dell'escavatore, che alimenta un motore idraulico che fa ruotare una coppia di masse eccentriche all'interno dell'alloggiamento vibrante. Queste masse ruotano in direzioni opposte, generando una vibrazione verticale ad alta frequenza che si trasmette attraverso il telaio di serraggio direttamente al palo afferrato. Questa vibrazione riduce temporaneamente l'attrito lungo il fusto del palo, consentendo all'elemento di affondare sotto il proprio peso più la massa dell'attrezzatura. La morsa laterale utilizza cilindri idraulici per serrare saldamente le ganasce indurite contro l'anima o la flangia del palo, mantenendolo saldamente sia durante la battitura che l'estrazione. Dalla cabina, l'operatore gestisce la forza di serraggio, l'avvio/arresto della vibrazione e il posizionamento verticale, mentre le funzioni di braccio e spinta mantengono il palo in traiettoria.
Scenari Applicativi
Installazione di palancole per cassoni, muri di sostegno e strutture di protezione dalle inondazioni in siti urbani con limitato spazio verticale.
Estrazione di palancole durante la rimozione di sostegni temporanei e la dismissione di cassoni.
Battitura di pali a H e travi in acciaio per sottofondazioni e supporto strutturale in trincee scavate.
Battitura di pali tubolari e tubi per paratie marine, muri di banchina e piccole strutture costiere.
Lavori di palificazione adiacenti a edifici esistenti dove un martello a presa superiore non può essere posizionato.
Palificazione con spazio verticale ridotto sotto ponti, linee elettriche, solai a sbalzo e all'interno di impronte di edifici.
Installazione di pali verticali e inclinati dove l'accesso laterale offre un migliore controllo dell'allineamento rispetto alla battitura dall'alto.
Palificazione correttiva e sostitutiva su siti di fondazione congestionati con accesso limitato alle attrezzature.
Installazione e Montaggio
Il battipalo con presa laterale si collega al braccio dell'escavatore tramite una staffa a perno standard o un adattatore per attacco rapido, a seconda della configurazione del portante. Prima dell'installazione, confermare marca e modello dell'escavatore, peso operativo, distanza tra perni, diametro dei perni, tipo di attacco rapido e flusso e pressione idraulica ausiliaria disponibili. L'attrezzatura richiede un circuito ausiliario dedicato per il motore vibrante e un circuito separato per i cilindri di serraggio sui modelli con serraggio indipendente. Il nostro team tecnico verifica la compatibilità e fornisce la staffa di montaggio corretta, il kit di tubi flessibili e le impostazioni di pressione per la configurazione specifica del tuo escavatore.
Usura e Manutenzione
I principali elementi soggetti a usura su un battipalo con presa laterale sono gli inserti delle ganasce di presa, i perni e le boccole di serraggio, i cuscinetti delle masse eccentriche, il motore idraulico e i tubi flessibili idraulici ad alta pressione. Ispezionare gli inserti delle ganasce prima di ogni turno per verificare usura, crepe o perdita della superficie di presa e sostituirli quando le prestazioni di serraggio diminuiscono. Controllare perni e boccole di serraggio per gioco, ingrassare tutti i punti di lubrificazione secondo il programma e ispezionare i tubi flessibili per abrasioni, perdite o crepe vicino all'alloggiamento vibrante. Prestare attenzione al motore idraulico per rumori insoliti o surriscaldamento e cambiare fluido idraulico e filtri agli intervalli raccomandati. Set di ganasce di ricambio originali, cuscinetti e kit di guarnizioni sono disponibili per tutti i modelli TG-SG.
Ordini Rivenditori e All'Ingrosso
TGEC fornisce battipali con presa laterale a rivenditori di attrezzature, appaltatori di fondazioni e società di noleggio tramite programmi OEM diretti dalla fabbrica e a marchio privato. Gli ordini all'ingrosso possono essere configurati con staffe di montaggio personalizzate, profili di ganasce e branding per soddisfare le esigenze di rivenditori o distributori. Contatta il nostro team vendite OEM con i modelli target, le quantità stimate e le specifiche di mercato per discutere prezzi all'ingrosso, tempi di consegna e termini di fornitura.
Richiedi un Preventivo
Pronto per un prezzo? Inviaci semplicemente marca e modello del tuo escavatore, peso operativo, flusso e pressione idraulica ausiliaria, distanza e diametro dei perni, tipo di attacco rapido, i profili e le dimensioni dei pali con cui lavorerai e quale unità hai in mente — TG-SG100, TG-SG200 o TG-SG350. Verificheremo tutto per la compatibilità e ti risponderemo con un preventivo completo, incluso prezzo e tempo di consegna stimato.
