Panoramica del Prodotto
Un braccio a traliccio trasforma una minipala in una soluzione mobile per il sollevamento e il posizionamento dei materiali per attività che altrimenti richiederebbero una gru o un telehandler. L'accessorio si estende da una lunghezza compatta per il trasporto a una lunghezza telescopica massima di 7950 mm, consentendo all'operatore di sollevare capriate del tetto, posizionare telai di pareti, appendere insegne, collocare unità HVAC e gestire materiali sopraelevati che sono oltre la portata naturale delle braccia del caricatore. Un cilindro idraulico controlla l'estensione telescopica dalla cabina, mentre le braccia del caricatore della minipala gestiscono l'angolo del braccio e l'altezza di sollevamento. La testa del braccio presenta un gancio di sollevamento o un punto di sollevamento con golfare per fissare imbracature, catene o dispositivi di sollevamento personalizzati.
Il TG-HLJ400 è classificato per un carico di lavoro sicuro di 385 kg e si estende da 3400 mm a 7950 mm. Il braccio utilizza un design telescopico a sezione scatolare con pattini di usura interni per un'estensione e retrazione fluide, e si monta tramite la piastra di attacco rapido MP1140. Il braccio richiede una pressione operativa di 16 MPa e un flusso idraulico di 60 L/min. La compatibilità idraulica deve essere verificata sul modello di macchina interessato. Il peso dell'accessorio è di 358 kg. La macchina portante deve essere selezionata in base alla sua capacità nominale, al peso dell'accessorio e al carico da sollevare.
Specifiche
| Modello | TG-HLJ400-(3400-7950)-MP1140 |
|---|---|
| Carico di Lavoro Sicuro (SWL) | 385 kg |

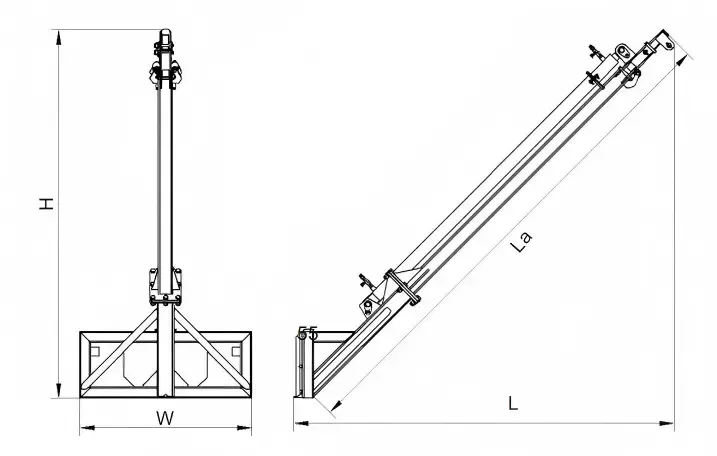

| Dimensioni (L×P×A) | 2735 × 1156 × 2646 mm |
| Intervallo di Estensione Telescopica | 3400 – 7950 mm |
| Pressione Operativa | 16 MPa |
| Flusso Idraulico Richiesto | 60 L/min |
| Tipo di Montaggio | Attacco Rapido MP1140 |
| Peso del Prodotto | 358 kg |
La SWL indicata corrisponde alle condizioni di sollevamento definite dalle specifiche del prodotto. La capacità effettiva di sollevamento dipende dalla configurazione della macchina, dalla posizione del carico, dal raggio di sollevamento e dalle condizioni operative. Verificare sempre il peso del carico prima del sollevamento. Il montaggio MP1140 è destinato a minipale compatibili con questa interfaccia e con requisiti idraulici di 60 L/min a 16 MPa.
Caratteristiche Principali
Estensione Telescopica Idraulica
Un cilindro idraulico estende e ritrae la sezione interna del braccio da 3400 mm a 7950 mm, controllato direttamente dal sedile dell'operatore. Il design telescopico offre una lunghezza compatta per il trasporto (2735 mm retratto) fornendo al contempo una lunghezza telescopica massima di 7950 mm. I pattini di usura interni tra le sezioni telescopiche garantiscono un'estensione fluida e limitano il gioco tra le sezioni, prevenendo il contatto metallo-metallo che accelererebbe l'usura.
Carico di Lavoro Sicuro di 385 kg
Il braccio è classificato per un SWL di 385 kg all'estensione specificata. La capacità di sollevamento effettiva dipende anche dalla macchina portante, dalla posizione del carico e dalle condizioni d'uso. La struttura del braccio a sezione scatolare supporta i carichi di sollevamento entro i limiti specificati. Per carichi vicini alla classificazione, ridurre l'estensione o verificare la capacità della macchina portante.
Montaggio MP1140
Il braccio è dotato di un'interfaccia MP1140 destinata a minipale compatibili con questo tipo di attacco rapido. La compatibilità deve essere verificata in base a marca, modello e dimensioni dell'interfaccia della macchina. Il telaio di montaggio è rinforzato al perno del braccio per trasferire le forze di sollevamento direttamente alle braccia del caricatore della macchina.
Funzionamento del Braccio Controllato dalla Cabina
Tutte le funzioni del braccio — estensione e retrazione telescopica — sono controllate dal sedile dell'operatore utilizzando i controlli idraulici ausiliari della minipala. Le braccia del caricatore controllano l'angolo del braccio e l'altezza di sollevamento, mentre il circuito ausiliario controlla l'estensione. Questo design a operatore singolo consente all'operatore di controllare l'estensione dalla cabina senza assistenza esterna.
Come Funziona
Il braccio a traliccio si monta sul carrello di attacco rapido della minipala e si collega al circuito idraulico ausiliario. L'operatore si avvicina al carico, estende o ritrae il braccio alla lunghezza desiderata utilizzando il controllo ausiliario, e fissa il carico al gancio di sollevamento o al golfare alla testa del braccio usando imbracature o catene. Alzare le braccia del caricatore solleva il braccio e il carico, mentre inclinare le braccia regola l'angolo del braccio. L'operatore guida la minipala alla posizione di collocamento, posiziona il carico usando una combinazione di altezza delle braccia, inclinazione delle braccia ed estensione del braccio, quindi abbassa il carico in posizione. La funzione telescopica consente all'operatore di superare ostacoli, estendersi oltre l'impronta della macchina e ritrarsi per il trasporto. La struttura del braccio a sezione scatolare mantiene la rigidità per un posizionamento stabile e controllato.
Compatibilità
Il braccio a traliccio TGEC è dotato dell'interfaccia di attacco rapido MP1140, destinata a minipale e caricatori cingolati compatti dotati di un'interfaccia compatibile. La compatibilità deve essere verificata in base a marca, modello, interfaccia di montaggio e requisiti idraulici della macchina. L'accessorio richiede un flusso idraulico ausiliario di 60 L/min a 16 MPa. La selezione della macchina portante deve tenere conto del peso dell'accessorio (358 kg), del carico da sollevare e delle condizioni operative. Il braccio può essere configurato per un caricatore cingolato compatto quando l'interfaccia MP1140, i requisiti idraulici e la capacità di sollevamento della macchina sono compatibili. Staffe di montaggio personalizzate per altri tipi di veicoli portanti sono disponibili su richiesta — fornire marca, modello e dimensioni dei perni della macchina per un preventivo su misura.
Applicazioni
Installazione di capriate del tetto: Sollevare e posizionare capriate in legno e acciaio su strutture residenziali e commerciali leggere
Telai di pareti e posizionamento di pannelli: Posizionare pannelli prefabbricati, architravi e materiali per telai a altezze elevate
Installazione di insegne e striscioni: Appendere insegne commerciali, striscioni, apparecchi di illuminazione ed elementi decorativi su edifici e pali
Posizionamento di unità HVAC e meccaniche: Sollevare unità HVAC leggere, ventilatori di scarico e apparecchiature meccaniche su tetti e piattaforme elevate
Movimentazione di materiali in altezza: Spostare legname, compensato, rivestimenti e materiali per tetti ai livelli superiori durante la costruzione
Costruzione di edifici agricoli: Posizionare capriate e telai per fienili, arene, depositi di fieno e annessi agricoli
Paesaggistica e hardscape: Collocare grandi rocce, travi ed elementi decorativi in posizioni elevate o difficili da raggiungere
Uso in flotte a noleggio: Accessorio di sollevamento versatile per clienti a noleggio che servono appaltatori, costruttori e squadre di manutenzione
Quale Modello Si Adatta Alla Tua Macchina?
| Classe di Macchina | Modello Consigliato | Verifica Richiesta | Applicazioni Indicative |
|---|---|---|---|
| Minipala compatta compatibile MP1140 | TG-HLJ400 | Verificare capacità nominale, interfaccia e impianto idraulico | Sollevamento e posizionamento di materiali |
| Caricatore cingolato compatto compatibile MP1140 | TG-HLJ400 | Verificare capacità nominale, interfaccia e impianto idraulico | Applicazioni di sollevamento compatibili |
La selezione finale deve essere verificata in base alla capacità nominale della macchina e alle condizioni di sollevamento.
Parti di Usura e Supporto Assistenza
I componenti di ricambio sono disponibili per il braccio a traliccio: cilindro di estensione telescopica e kit di guarnizioni, pattini di usura interni del braccio, gancio di sollevamento e componenti di sollevamento della testa del braccio, tubi idraulici con raccordi, perni e boccole, e hardware della piastra di montaggio. Tutte le parti di usura sono prodotte secondo le specifiche OEM per un montaggio preciso. Ispezionare regolarmente tubi e raccordi idraulici, gancio di sollevamento, elementi di fissaggio e sezioni telescopiche. Lubrificare e ispezionare i componenti secondo le istruzioni del produttore. Controllare periodicamente i pattini di usura, i perni, le boccole e la struttura del braccio e sostituire i componenti usurati o danneggiati secondo le specifiche del produttore. Per concessionari e flotte a noleggio, raccomandiamo di ordinare un kit di parti di base con ogni braccio — un set di pattini di usura, un set di tubi idraulici e un kit di guarnizioni del cilindro — per minimizzare i tempi di fermo.
Richiedi un Preventivo — Braccio a Traliccio TGEC
Comunica marca e modello della tua minipala, peso operativo, capacità operativa nominale, flusso idraulico ausiliario e applicazione principale (installazione capriate, insegne, movimentazione materiali, flotta a noleggio). Il nostro team confermerà che il TG-HLJ400 si adatta alla tua macchina, verificherà la compatibilità di montaggio MP1140 e i requisiti idraulici, e fornirà un preventivo diretto di fabbrica con tempi di consegna e termini di spedizione.
Richiesta rivenditori: Contatta il nostro team per discutere ordini di esempio, requisiti di volume e opzioni di branding personalizzate.
