Panoramica del prodotto

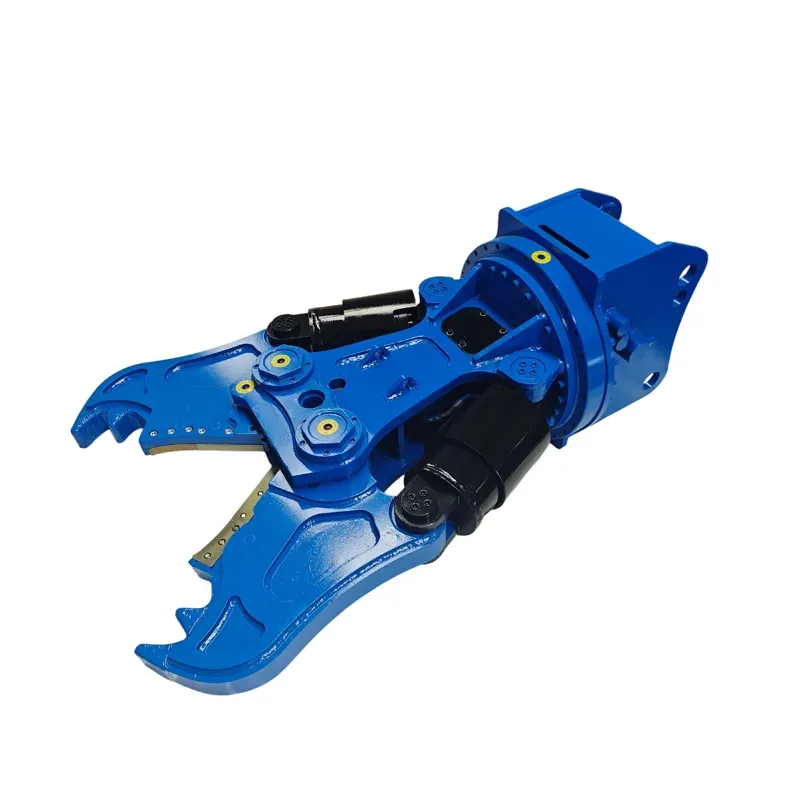

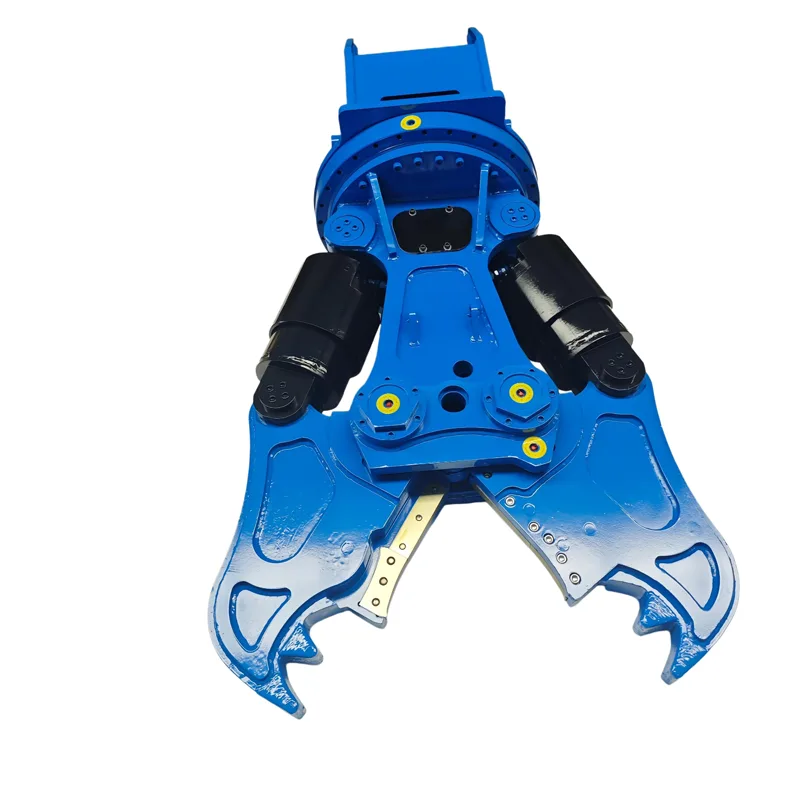

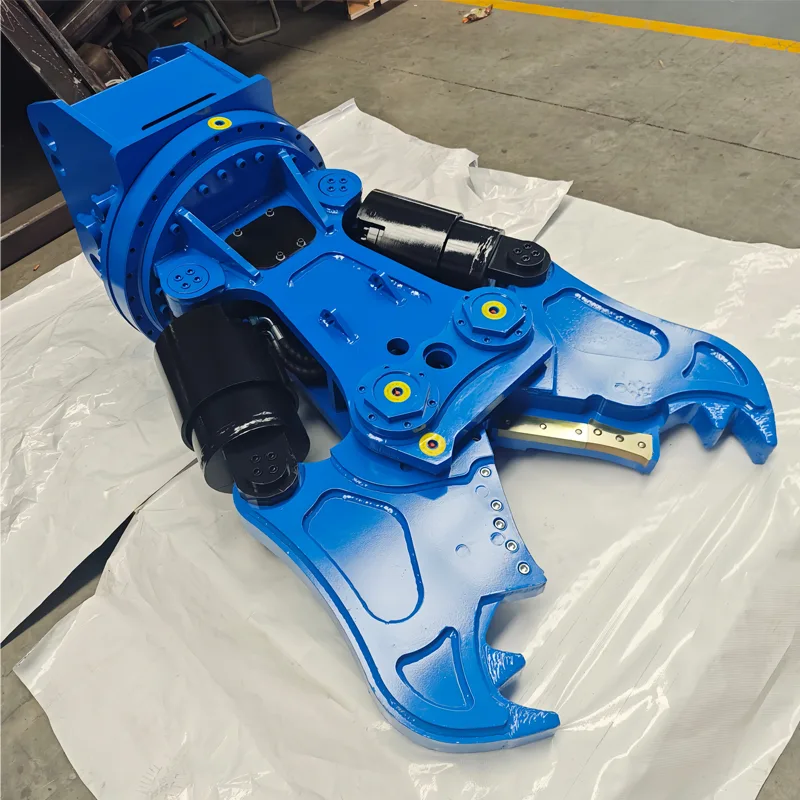

La forbice da demolizione multiuso rotante TGEC è progettata per imprese di demolizione, squadre di ristrutturazione e squadre di smantellamento strutturale che richiedono un accessorio per calcestruzzo, barre di rinforzo, acciaio leggero e materiali strutturali misti. A differenza di una forbice per metalli dedicata o di un frantumatore per calcestruzzo, questo design multiuso è configurato per lavori di demolizione misti che coinvolgono calcestruzzo, barre di rinforzo, acciaio leggero e altri materiali strutturali, riducendo la necessità di cambiare accessori tra le diverse fasi del lavoro.
La testa rotante a 360° consente all'operatore di orientare la forbice secondo necessità senza riposizionare l'escavatore, una funzione particolarmente utile nei cantieri di demolizione confinati e nei lavori interni. Il sistema di lame intercambiabili consente di passare rapidamente tra lame per il taglio del calcestruzzo e del metallo, e le lame sono reversibili per prolungare la durata. Acciaio legato ad alta resistenza, perni di articolazione temprati e cilindri ben protetti resistono agli urti e all'abrasione che accompagnano i lavori di demolizione.
Questo modello da demolizione fa parte della famiglia di forbici per escavatore TGEC, ed è una configurazione distinta dalla forbice per smantellamento veicoli (progettata per il riciclaggio automobilistico) o dalla forbice per rottami a doppio cilindro (progettata per la lavorazione di rottami pesanti). Per determinare quale forbice si adatta meglio all'applicazione, consulta la nostra guida alla selezione delle forbici per escavatore.
Sistema di taglio per demolizione
Il sistema di taglio idraulico utilizza uno o più cilindri per spingere la ganascia mobile contro la ganascia fissa, generando un'elevata forza di taglio attraverso un perno di articolazione. Le protezioni del cilindro proteggono le aste dai detriti volanti, e i tubi sono instradati all'interno del corpo della forbice per mantenerli protetti dai danni. Perni e boccole di articolazione temprati gestiscono l'azione pesante e a bassa velocità e sono dotati di ingrassatori per una maggiore durata. La geometria della ganascia è configurata per il taglio del calcestruzzo e il taglio del metallo leggero, con il posizionamento delle lame progettato per supportare un taglio efficace su entrambi i tipi di materiale.
La rotazione a 360° è azionata da un motore idraulico e controllata dalla cabina tramite l'idraulica ausiliaria, in modo che gli operatori possano ruotare rapidamente la forbice in posizione. I supporti delle lame bullonati rendono gli scambi in campo rapidi e facili — le lame per calcestruzzo hanno bordi seghettati per afferrare e rompere il calcestruzzo, mentre le lame per metallo hanno un profilo più affilato e stretto per tagli netti sull'acciaio. Il corpo principale è realizzato in acciaio resistente all'abrasione, con rinforzo aggiuntivo intorno alle aree di articolazione e ai supporti dei cilindri.
Modelli e specifiche
Cinque modelli coprono escavatori da 6 a 30 tonnellate, incluse quattro configurazioni Standard e una configurazione Europea. Tutte le specifiche includono unità metriche e imperiali.
| Parametro | TG-DHS04 | TG-DHS06-A | TG-DHS08 | TG-DHS10 | TG-DHS08-E |
|---|---|---|---|---|---|
| Versione | Standard | Standard | Standard | Standard | Europea |
| Apertura massima | 512 mm (20.2 in) | 780 mm (30.7 in) | 980 mm (38.6 in) | 1300 mm (51.2 in) | 800 mm (31.5 in) |
| Altezza | 1527 mm (60.1 in) | 2074 mm (81.7 in) | 2530 mm (99.6 in) | 2610 mm (102.8 in) | 2416 mm (95.1 in) |
| Larghezza | 832 mm (32.8 in) | 1083 mm (42.6 in) | 1350 mm (53.1 in) | 1635 mm (64.4 in) | 1296 mm (51.0 in) |
| Peso | 530 kg (1168 lb) | 1240 kg (2734 lb) | 2100 kg (4630 lb) | 2347 kg (5174 lb) | 2057 kg (4535 lb) |
| Pressione di lavoro | 210–250 bar (3046–3626 psi) | 220–260 bar (3191–3771 psi) | 260–300 bar (3771–4351 psi) | 280–320 bar (4061–4641 psi) | 280–320 bar (4061–4641 psi) |
| Portata di lavoro | 90–120 L/min (23.8–31.7 GPM) | 80–100 L/min (21.1–26.4 GPM) | 100–120 L/min (26.4–31.7 GPM) | 150–180 L/min (39.6–47.6 GPM) | 200–250 L/min (52.8–66.0 GPM) |
| Forza di taglio | 190 kN (42710 lbf) | 349 kN (78459 lbf) | 550 kN (123650 lbf) | 893 kN (200755 lbf) | 548 kN (123200 lbf) |
| Forza sulla punta | 289 kN (64970 lbf) | 408 kN (91720 lbf) | 800 kN (179850 lbf) | 1370 kN (307990 lbf) | 774 kN (174000 lbf) |
| Forza di chiusura | 707 kN (158940 lbf) | 994 kN (223460 lbf) | 1544 kN (347110 lbf) | 3084 kN (693330 lbf) | 2033 kN (457030 lbf) |
| Classe di escavatore | 6–8 t (6.6–8.8 tonnellate) | 12–15 t (13.2–16.5 tonnellate) | 18–24 t (19.8–26.5 tonnellate) | 28–30 t (30.9–33 tonnellate) | 18–24 t (19.8–26.5 tonnellate) |
I dati della tabella sono solo di riferimento. Le specifiche effettive possono variare in base alla configurazione finale. Contattare il team tecnico di TianGe per le specifiche specifiche del modello e le informazioni sulla compatibilità con l'escavatore.
Scenari di applicazione
Demolizione e ristrutturazione di edifici: Taglio di lastre di calcestruzzo, colonne, travi ed elementi strutturali durante la lavorazione di barre di rinforzo incastonate e acciaio leggero.
Smantellamento strutturale e dismissione industriale: Lavorazione di acciaio strutturale leggero e medio, telai di attrezzature, tubazioni e detriti industriali misti.
Pulizia dei cantieri: Lavorazione dei detriti da demolizione, taglio di barre di rinforzo e acciaio sporgenti, e preparazione dei materiali per il riciclaggio o lo smaltimento.
Installazione e montaggio
La forbice si fissa tramite un supporto personalizzato realizzato per la marca, il modello e le dimensioni dei perni dell'escavatore specificato. Offriamo sia opzioni a perno che a accoppiatore rapido. Le linee idrauliche includono alimentazione e ritorno per i cilindri della ganascia più un circuito separato per la rotazione. Prima del primo utilizzo, verificare che la portata e la pressione ausiliarie rientrino nelle specifiche, e ingrassare tutti i punti di articolazione. Per un'analisi più approfondita della corrispondenza idraulica, consulta la nostra guida alla selezione degli accessori per forbici.
Manutenzione e pezzi di usura
Le lame sono i principali pezzi di usura — ispezionarle quotidianamente e invertirle o sostituirle quando mostrano un'usura significativa. Perni e boccole di articolazione devono essere ingrassati quotidianamente durante l'uso intenso e ispezionati periodicamente per verificare l'eventuale gioco eccessivo. Ispezionare le aste, le guarnizioni e i tubi idraulici dei cilindri per perdite o danni, e verificare che il motore di rotazione funzioni senza problemi. Ispezionare anche il corpo della forbice e i bracci della ganascia per crepe o segni di fatica del materiale. TGEC ha in magazzino una gamma completa di pezzi di ricambio, tra cui lame, perni, boccole, kit di guarnizioni, tubi e componenti di rotazione.
Richiedi un preventivo – Forbice da demolizione multiuso rotante
Fornire la marca e il modello dell'escavatore, il peso operativo, la portata e la pressione idraulica ausiliaria, l'applicazione principale, i materiali tipici, il tipo di montaggio (perno o accoppiatore rapido) e la quantità richiesta. Il team TGEC confermerà il modello corretto, verificherà la compatibilità idraulica, fornirà la staffa di montaggio corretta e preparerà un preventivo dettagliato. Distributori e partner OEM sono invitati a contattarci per sconti sul volume e opzioni a marchio privato.
