Panoramica del Prodotto
Nei cantieri di demolizione e nei depositi di rottami, la separazione del materiale ferroso dai detriti misti rappresenta un costante collo di bottiglia. La cernita manuale è lenta e richiede molta manodopera. Le benne standard non possono separare il metallo dalle macerie. La calamita per rottami da escavatore TGEC con generatore idraulico risolve questo problema equipaggiando l'escavatore con una calamita di sollevamento dedicata — senza carrello generatore separato, senza fonte di alimentazione esterna. L'attrezzatura preleva la potenza idraulica ausiliaria dall'escavatore ospitante per azionare il generatore integrato, fornendo una forza magnetica costante per sollevare e separare rottami d'acciaio, spezzoni di tondino e detriti ferrosi misti.
Questa calamita è progettata per il recupero di metalli nei depositi di rottami, la separazione dei rifiuti di demolizione e le operazioni di movimentazione dell'acciaio dove sono essenziali prestazioni magnetiche costanti e un rapido cambio dell'attrezzatura. Sono disponibili configurazioni in diverse dimensioni, abbinate a classi di escavatori da 6 a oltre 30 tonnellate. Sono disponibili staffe di montaggio personalizzate per adattarsi a diverse interfacce di escavatori e sistemi di aggancio rapido.
Il sistema è progettato per depositi di rottami asciutti o leggermente umidi. Il funzionamento prolungato in condizioni di fango pesante o acqua stagnante deve seguire le specifiche operative ufficiali dell'attrezzatura.
Specifiche Tecniche
| Modello | TG-MG50L/1-75 | TG-MG60L/1-75 | TG-MG70L/1-75 | TG-MG80L/1-75 | TG-MG90L/1-75 | TG-MG110L/1-75 | TG-MG120L/1 | TG-MG130L/1 |
|---|---|---|---|---|---|---|---|---|
| Potenza a Freddo | 2,0 kW | 2,32 kW | 2,55 kW | 3,1 kW | 4,6 kW | 6,1 kW | 10 kW | 12 kW |
| Corrente (Freddo / Caldo) | 9,1 / 6 A | 10,6 / 6,9 A | 11,6 / 7,6 A | 14,1 / 9,2 A | 21 / 13,6 A | 27,7 / 18 A | 45,5 / 29,5 A | 54,5 / 35,5 A |
| Diametro Calamita (A) | 500 mm / 19,7 pollici | 600 mm / 23,6 pollici | 700 mm / 27,6 pollici | 800 mm / 31,5 pollici | 900 mm / 35,4 pollici | 1100 mm / 43,3 pollici | 1200 mm / 47,2 pollici | 1300 mm / 51,2 pollici |
| Diametro Totale (C) | 700 mm / 27,6 pollici | 750 mm / 29,5 pollici | 800 mm / 31,5 pollici | 850 mm / 33,5 pollici | 1160 mm / 45,7 pollici | 1270 mm / 50,0 pollici | 1100 mm / 43,3 pollici | 1240 mm / 48,8 pollici |
| Altezza Corpo (F) | 160 mm / 6,3 pollici | 160 mm / 6,3 pollici | 160 mm / 6,3 pollici | 160 mm / 6,3 pollici | 200 mm / 7,9 pollici | 220 mm / 8,7 pollici | 220 mm / 8,7 pollici | 250 mm / 9,8 pollici |
| Cerchio di Montaggio (E) | 90 mm / 3,5 pollici | 90 mm / 3,5 pollici | 90 mm / 3,5 pollici | 90 mm / 3,5 pollici | 125 mm / 4,9 pollici | 150 mm / 5,9 pollici | 150 mm / 5,9 pollici | 175 mm / 6,9 pollici |
| Spessore Base (G) | 25 mm / 1,0 pollici | 25 mm / 1,0 pollici | 30 mm / 1,2 pollici | 30 mm / 1,2 pollici | 40 mm / 1,6 pollici | 45 mm / 1,8 pollici | 45 mm / 1,8 pollici | 50 mm / 2,0 pollici |
* Potenza a freddo basata su test standard. Verificare la potenza idraulica dell'escavatore per la compatibilità del generatore. Contattare TGEC per dati esatti sulla propria configurazione.
Caratteristiche Principali
Generatore idraulico integrato — Nessun carrello di alimentazione esterno. Funziona con il circuito ausiliario dell'escavatore.
Forza magnetica costante — Sollevamento uniforme per rottami d'acciaio, tondini e materiali ferrosi misti.
Otto dimensioni — Diametri da 500 a 1300 mm. Copre escavatori da 6 a oltre 30 tonnellate.
Telai di montaggio personalizzati — Staffe realizzate su misura per il diametro dei perni e il tipo di aggancio dell'escavatore.
Componenti di servizio sostituibili — Gruppi generatore e parti magnetiche disponibili per prolungare la vita operativa.
Principio di Funzionamento
La calamita per rottami TGEC per escavatore è anche comunemente chiamata calamita per escavatore, calamita idraulica, attrezzatura magnetica o calamita di sollevamento nei settori del riciclaggio dei rottami e della demolizione. La calamita viene montata sul braccio dell'escavatore tramite una staffa personalizzata. Un motore idraulico aziona un generatore integrato che alimenta la bobina dell'elettrocalamita. L'operatore controlla la calamita dalla cabina — attiva il circuito ausiliario per eccitare la calamita, raccoglie il materiale ferroso, lo sposta nella zona di scarico e disattiva per rilasciarlo. Nessun cavo di alimentazione esterno. Nessun carrello generatore separato. Il sistema idraulico dell'escavatore fornisce tutta la potenza necessaria.
Compatibilità con Escavatori e Guida alla Selezione
TG-MG50–70 (6–10 t): Diametro 500–700 mm, 2,0–2,55 kW. Cernita leggera di rottami e pulizia di piccole demolizioni su escavatori compatti.
TG-MG80–110 (10–20 t): Diametro 800–1100 mm, 3,1–6,1 kW. Configurazioni standard per detriti di demolizione misti e movimentazione generale nei depositi di rottami.
TG-MG120 (20–30 t): Diametro 1200 mm, 10 kW. Sollevamento pesante di acciaio per grandi depositi di rottami e operazioni di demolizione.
TG-MG130 (oltre 30 t): Diametro 1300 mm, 12 kW. Movimentazione industriale di materiali ferrosi per acciaierie e riciclaggio ad alto volume.
Compatibilità di montaggio: Staffe personalizzate disponibili per tutti i principali marchi di escavatori — CAT, Komatsu, Volvo, Hitachi, Deere, Kobelco, Hyundai. Fornire il modello della macchina e le dimensioni dei perni per una soluzione a incastro diretto.
Importante: Progettata per sollevare rottami sciolti impilati e separare detriti di demolizione. Non destinata allo scavo di metallo interrato nel terreno.

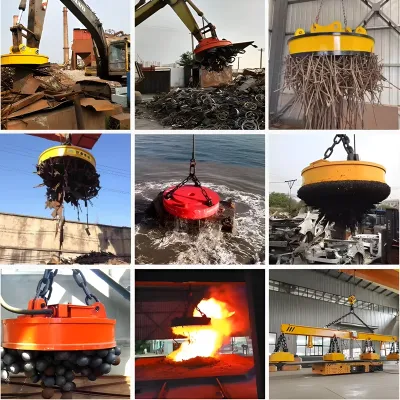

Scenari Applicativi
Cernita e carico nei depositi di rottami — Recupero di rottami d'acciaio, tondini e materiale ferroso dai flussi di rifiuti in ingresso. Riduce il lavoro manuale e accelera la lavorazione.
Separazione dei rifiuti di demolizione — Estrazione di tondini e acciaio da calcestruzzo misto e macerie. Migliora l'efficienza del riciclaggio e il recupero dei materiali.
Movimentazione rottami nell'industria siderurgica — Carico e cernita dell'acciaio nei piazzali delle acciaierie e negli impianti di riciclaggio. Nessuna connessione elettrica esterna richiesta.
Recupero metalli nei cantieri edili — Recupero di materiali ferrosi da siti di ristrutturazione e demolizione. I modelli compatti si adattano a escavatori di medie dimensioni.
Parti di Usura e Componenti di Ricambio per Calamite da Rottami
TGEC dispone di gruppi generatore di ricambio, componenti della bobina e hardware di montaggio. Tutte le parti sono prodotte secondo le specifiche OEM. Contattare il reparto ricambi per la disponibilità.
Richiedi un Preventivo — Calamita per Rottami da Escavatore TGEC
Comunicaci il modello del tuo escavatore, le specifiche idrauliche e l'applicazione tipica — cernita di rifiuti di demolizione o recupero di metalli in deposito di rottami. Il nostro team consiglierà il modello di calamita giusto e fornirà un preventivo completo con telai di montaggio personalizzati, specifiche e termini di consegna.
