Produktübersicht

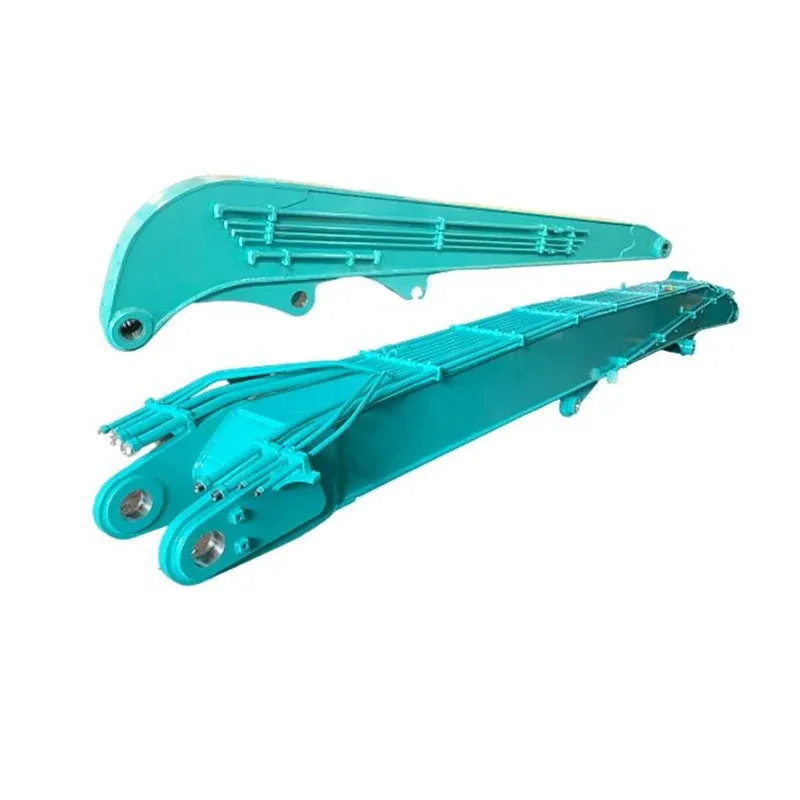

Der TGEC Bagger-Langausleger für Pfahlrammung ist eine spezielle Ausleger- und Stielkonfiguration, entwickelt für Gründungsarbeiten und Pfahlrammanwendungen. Er bietet die erhöhte Höhe und Reichweite, die für die Handhabung langer Pfähle erforderlich sind, mit einer dedizierten Halterung für die Pfahlramme am Stielende für Rammeinsätze. Vier Modelle decken Bagger von 30 bis 60 Tonnen ab und bieten Auslegerlängen von 11 bis 16 Metern sowie die Fähigkeit, Pfähle bis zu 20 Metern Länge zu handhaben. Diese Anordnung ist ein Schlüsselelement der TGEC-Familie der Baggerausleger- und Stielanordnungen, konzipiert für Gründungsunternehmer, Rammspezialisten und Tiefbauunternehmen. Wenn Sie Auslegerstile bewerten oder die Optionen für Langausleger besser verstehen möchten, lesen Sie unseren Vergleich Langausleger vs. Langreichweite und unseren Leitfaden zu Baggerauslegertypen.
Verfügbare Konfigurationen und Modelle
Wir bieten vier Modelle an, angepasst für Bagger von 30 bis 60 Tonnen. Alle Maße sind Näherungswerte und können je nach Endkonfiguration und spezifischer Trägermaschine variieren.
| Parameter | TG-LRB30 | TG-LRB40 | TG-LRB50 | TG-LRB60 |
|---|---|---|---|---|
| Baggerklasse | 30–35 t | 40–45 t | 50–55 t | 55–60 t |
| Auslegerlänge | 11000 mm | 13000 mm | 14500 mm | 16000 mm |
| Stiellänge | 8000 mm | 9500 mm | 11000 mm | 12000 mm |
| Max. Pfahllänge | 12000 mm | 15000 mm | 18000 mm | 20000 mm |
| Max. Pfahldurchmesser | 600 mm | 800 mm | 1000 mm | 1200 mm |
| Gewicht der Pfahlramme | 2000 kg | 3000 kg | 4000 kg | 5000 kg |
| Zylinderklasse | 20 t | 25 t | 30 t | 35 t |
Die oben genannten Daten dienen als allgemeine Referenz. Die endgültigen Spezifikationen hängen von der tatsächlichen Konfiguration ab. Auslegerlänge, Stiellänge und maximale Pfahllänge sind separate Konfigurationsparameter und dürfen nicht als gleichwertige Arbeitsreichweitenmaße interpretiert werden. Für genaue Zahlen wenden Sie sich an das technische Team von TianGe.
Technische Highlights der Serie
Die verlängerte Ausleger- und Stielgeometrie bietet die Arbeitshöhe und Reichweite, die für Pfahlrammanwendungen mit Pfählen von 12 bis 20 Metern Länge erforderlich sind, je nach Modell.
Umfasst eine dedizierte Befestigungsschnittstelle für die hydraulische Pfahlramme am Stielende, konfiguriert für hydraulische Pfahlrammen im angegebenen Gewichtsbereich, je nach Modell.
Hergestellt aus hochfestem Stahl mit verstärkten Schwenkpunkten und dickeren Blechsektionen zur Aufnahme der Stoßbelastungen bei der Pfahlrammung.
Die Befestigungshalterungen werden individuell für jede Baggermarke und jedes Modell konstruiert, mit geprüften Bolzenabständen und -durchmessern für präzise Passung.
Unterstützt die angegebenen Pfahldurchmesser von 600 bis 1200 mm, je nach Modell.
Kompatibilitätsleitfaden für Bagger
Die TGEC Bagger-Langausleger für Pfahlrammung sind in vier Größen für Bagger von 30 bis 60 Tonnen erhältlich. Der TG-LRB30 ist für Maschinen von 30 bis 35 Tonnen vorgesehen; der TG-LRB40 ist für Bagger von 40 bis 45 Tonnen verfügbar; der TG-LRB50 ist für Aggregate von 50 bis 55 Tonnen konfiguriert; und der TG-LRB60 ist für Modelle von 55 bis 60 Tonnen vorgesehen. Der Basisbagger muss über ausreichenden Nebenhydraulikdurchfluss und -druck verfügen, um das Pfahlramm-Vorsatzgerät zu betreiben. Geben Sie bei der Bestellung Baggermarke und -modell, Betriebsgewicht, Bolzenabstand, Bolzendurchmesser, Stielbreite, Nebenhydraulikspezifikationen und die geplante Pfahlramme an. Unser Ingenieurteam prüft die Maschinen- und Pfahlrammenspezifikationen, um die Konfiguration zu bestätigen.
Typische Anwendungen
Gebäudegründungen: Rammen von Beton-, Stahl- oder Holzpfählen für Gebäudegründungen, Keller und unterirdische Strukturen.
Brücken- und Straßenbau: Installieren von Pfählen für Brückenwiderlager, Pfeiler und Straßengründungsunterstützungen.
Hafen- und Schiffsarbeiten: Rammen von Pfählen für Kais, Stege, Wellenbrecher und andere Küstenstrukturen.
Stützwände und Verbau: Installieren von Spundpfählen und Bohlen für Stützwände, Aushubstützung und Hangstabilisierung.
Industrie- und Kraftwerksgründungen: Platzieren von verstärkten Pfählen für Industrieanlagen, Kraftwerke und große Infrastrukturprojekte.
Funktionsprinzip
Das Hydrauliksystem des Baggers betätigt die Ausleger- und Stielfunktionen, die zur Positionierung des Rammvorsatzes und des Pfahls verwendet werden. Die verlängerten Ausleger und Stiele bieten die Höhe und Reichweite, die zum Heben langer Pfähle und deren vertikaler Positionierung über der Rammstelle erforderlich sind. Eine hydraulische Pfahlramme wird über eine dedizierte Halterung am Stielende montiert und wird vom Nebenhydraulikkreislauf des Baggers gespeist. Der Bediener nutzt Ausleger und Stiel, um den Pfahl präzise zu positionieren, und aktiviert dann die Pfahlramme, um den Pfahl durch wiederholte Schläge in den Boden zu rammen. Die verlängerten Ausleger und Stiele bieten die Arbeitsgeometrie, die für Anwendungen mit langen Pfählen erforderlich ist, mit einer modellabhängigen maximalen Pfahllänge.
Händler- und Großbestellungen
TGEC liefert Bagger-Langausleger für Pfahlrammung direkt an Gründungsunternehmer, Rammunternehmen, Gerätehändler und Baufirmen über Programme für werksdirekte Lieferung und Großlieferung. Wenn Sie eine individuelle Konfiguration für eine in Ihrer Region beliebte Baggermarke benötigen, können wir diese konstruieren. OEM- und Privatlabel-Produktionen sind ebenfalls mit individueller Lackierung, Logos und Verpackung erhältlich. Wenden Sie sich an das TGEC-Händlerverkaufsteam mit Ihren Firmendaten, Zielbaggermodellen und geschätztem Jahresvolumen, um ein Großhandelskonto zu eröffnen.
Angebot anfordern — Bagger-Langausleger für Pfahlrammung
Senden Sie Baggermarke und -modell, Betriebsgewicht, Bolzenabstand, Bolzendurchmesser, Stielbreite, Nebenhydraulikdurchfluss und -druck, bevorzugtes Modell (TG-LRB30 bis TG-LRB60), Modell und Gewicht der zu verwendenden Pfahlramme, maximale Pfahllänge und -durchmesser, Hauptanwendung und die benötigte Stückzahl. Unser Team bestätigt die passende Konfiguration, prüft die Befestigungspassung, gibt die entsprechende Halterung für die Pfahlramme an und liefert ein werksdirektes Angebot mit Lieferzeiten und Versanddetails.
Händler und OEM: Wenden Sie sich an TGEC, um Großpreise, individuelle Konfigurationen, Privatlabel-Optionen und langfristige Liefervereinbarungen zu besprechen.
