Produktübersicht

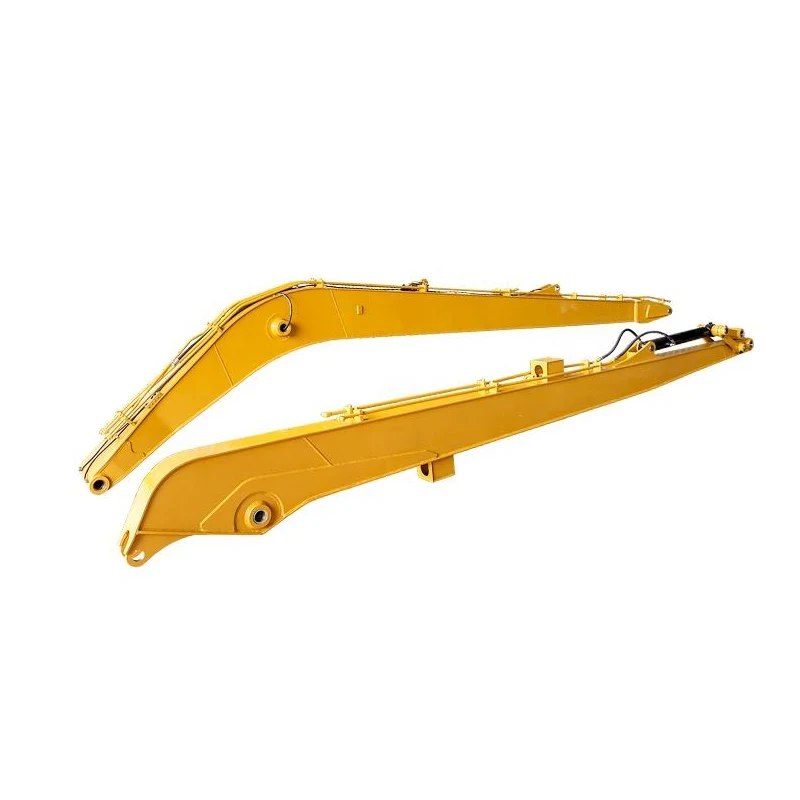

Der TGEC Materialhandlingsausleger ist eine speziell entwickelte Ausleger- und Stielkonfiguration für Abfallsortierung, Schrotthandhabung und Platzieren von Material in erhöhter Position. Die verlängerte Geometrie bietet zusätzliche Hubhöhe für die Beschickung von Förderbändern, das Beladen von Lkw und die Bewirtschaftung von Abfallhalden, während die erhöhte Arbeitsposition die Sicht des Bedieners bei der Materialsortierung verbessert. Vier Modelle sind für Bagger von 20 bis 50 Tonnen erhältlich und bieten Hubhöhen von 10 bis 16 Metern. Als Teil der TGEC-Baggerausleger- und Stielkonfigurationsreihe ist diese Einheit für Recyclingzentren, Schrottplätze, Abfallwirtschaftsbetriebe und industrielle Sortierbetriebe konzipiert. Weitere Informationen zu Auslegertypen und Reichweitenmerkmalen finden Sie in unserem Leitfaden zu Baggerauslegertypen und im Vergleich zwischen Langauslegern und Auslegern mit großer Reichweite.
Verfügbare Konfigurationen und Modelle
Vier Modelle sind für Bagger von 20 bis 50 Tonnen dimensioniert. Beachten Sie, dass alle Abmessungen Näherungswerte sind und je nach Endkonfiguration und spezifischer Trägermaschine variieren können.
| Parameter | TG-MHB20 | TG-MHB30 | TG-MHB40 | TG-MHB50 |
|---|---|---|---|---|
| Baggerklasse | 20–25 t (22–27,5 Tonnen) | 30–35 t (33–38,5 Tonnen) | 40–45 t (44–49,5 Tonnen) | 45–50 t (49,5–55 Tonnen) |
| Auslegerlänge | 6500 mm (21,3 ft) | 7500 mm (24,6 ft) | 8500 mm (27,9 ft) | 9500 mm (31,2 ft) |
| Stiellänge | 5500 mm (18,0 ft) | 6500 mm (21,3 ft) | 7500 mm (24,6 ft) | 8500 mm (27,9 ft) |
| Maximale Hubhöhe | 10000 mm (32,8 ft) | 12000 mm (39,4 ft) | 14000 mm (45,9 ft) | 16000 mm (52,5 ft) |
| Maximale Hubkapazität | 1500 kg (3307 lb) | 2000 kg (4409 lb) | 2500 kg (5512 lb) | 3000 kg (6614 lb) |
| Zylindernennwert | 15 t (16,5 Tonnen) | 20 t (22 Tonnen) | 25 t (27,5 Tonnen) | 30 t (33 Tonnen) |
Die Tabellendaten dienen nur als Referenz. Die tatsächlichen Spezifikationen können je nach Endkonfiguration variieren. Für Details wenden Sie sich bitte an das technische Team von TianGe.
Technische Serienmerkmale
Die verlängerte Ausleger- und Stielgeometrie bietet maximale Hubhöhen von 10 bis 16 Metern — ideal für Sortier- und Platzierungsaufgaben in der Höhe.
Die erhöhte Arbeitsposition verschafft dem Bediener eine klare Sichtlinie über Materialhalden und verbessert die Übersicht bei der Materialsortierung.
Die angegebenen Hubkapazitäten reichen von 1500 bis 3000 kg, je nach Modell und Betriebskonfiguration.
Aus hochfestem Stahl mit verstärkten Drehpunkten gefertigt, um dem kontinuierlichen täglichen Materialhandling standzuhalten.
Montagehalterungen werden für jede Baggermarke und jedes Modell maßgefertigt, mit Bolzenabständen und -durchmessern für eine präzise Passform geprüft.
Kompatibilitätsleitfaden für Bagger
TGEC Materialhandlingsausleger sind in vier Größen für Bagger von 20 bis 50 Tonnen erhältlich. Der TG-MHB20 ist für Maschinen von 20 bis 25 Tonnen vorgesehen; der TG-MHB30 ist für Einheiten von 30 bis 35 Tonnen verfügbar; der TG-MHB40 ist für Bagger von 40 bis 45 Tonnen konfiguriert; und der TG-MHB50 ist für Modelle von 45 bis 50 Tonnen vorgesehen. Dieser Ausleger ersetzt den Standardausleger und -stiel und wird an die Anschlussmaße der vorhandenen Maschine angepasst. Da die Hochhubkonfiguration den Schwerpunkt verändert, kann ein Gegengewicht erforderlich sein, um die zusätzliche Hebelwirkung in erhöhten Arbeitspositionen zu bewältigen. Geben Sie bei der Bestellung Baggermarke und -modell, Betriebsgewicht, Bolzenabstand, Bolzendurchmesser und Stielbreite an — unser Ingenieurteam prüft die Konfiguration.
Typische Anwendungen
Abfallsortierung und -recycling: Trennen Sie Wertstoffe von Mischabfall an erhöhten Förderbandzuführungen und Sortierstationen.
Schrottplatzbetrieb: Bewegen, sortieren und verladen Sie Metallschrott, Fahrzeuge und Sperrmüll in Recyclinganlagen.
Bewirtschaftung von Deponien und Umschlagplätzen: Formen und pflegen Sie Abfallhalden mit besserer Reichweite und Übersicht.
Lkw- und Containerbeladung: Beladen Sie hochbordige Lkw, Seecontainer und Eisenbahnwaggons.
Industrielles Materialhandling: Beschicken Sie Förderbänder, verwalten Sie Schüttgüter und bewegen Sie Materialien in Fertigungs- und Verarbeitungsbetrieben.
Funktionsprinzip
Dieser Materialhandlingsausleger arbeitet mit den Standardhydraulikkreisen des Baggers — der Auslegerzylinder übernimmt das Heben und Senken, während der Stielzylinder das Aus- und Einfahren steuert. Der verlängerte Ausleger und Stiel bieten die erhöhte Arbeitshöhe, die für Sortier-, Beladungs- und Materialplatzierungsanwendungen erforderlich ist. Die höhere Arbeitsposition versetzt den Bediener zudem in die Lage, über Materialhalden zu sehen, was die Übersicht bei der Sortierung verbessert. Am Stielende wird je nach zu handhabendem Material typischerweise ein Greifer, eine Klappschaufel oder ein Magnet montiert. Aufgrund der erhöhten Hebelwirkung bei voller Hubhöhe kann die zulässige Ladekapazität je nach Reichweite und Betriebsbedingungen reduziert sein, daher müssen Anbaugerät und Ladungsgewicht den Modellspezifikationen entsprechen. Einige Konfigurationen erfordern möglicherweise ein zusätzliches Gegengewicht, um die Hebelwirkung bei voller Hubhöhe zu bewältigen.
Händler und Großbestellungen
TGEC liefert Materialhandlingsausleger direkt an Abfallwirtschaftsunternehmen, Schrottplätze, Recyclingzentren, Gerätehändler und Industriebetriebe über werksdirekte und Großhandelsprogramme. Individuelle Konfigurationen können für spezifische Baggermarken und -modelle auf Basis von Maschinendaten und Montageanforderungen entwickelt werden. OEM- und Privatlabel-Optionen sind mit individueller Lackierung, Logos und Verpackung erhältlich. Kontaktieren Sie das TGEC Händlervertriebsteam mit Ihren Unternehmensinformationen, Zielbaggermodellen und geschätztem Jahresvolumen, um ein Großhandelskonto zu eröffnen.
Angebot anfordern — Bagger-Materialhandlingsausleger
Teilen Sie uns Baggermarke und -modell, Betriebsgewicht, Bolzenabstand, Bolzendurchmesser, Stielbreite, bevorzugtes Modell (TG-MHB20 bis TG-MHB50), geplantes Anbaugerät (Greifer / Klappschaufel / Magnet), Hauptanwendung (Abfallsortierung / Schrotthandhabung / Recycling / Industrie) und die benötigte Menge mit. Unser Team bestätigt die passende Konfiguration, prüft die Montagepassung, gibt das erforderliche Gegengewicht an und liefert ein werksdirektes Angebot mit Lieferzeiten und Versanddetails.
Händler- und OEM-Anfragen: Kontaktieren Sie TGEC, um Mengenlieferungen, individuelle Konfigurationen, Privatlabel-Anforderungen und langfristige Beschaffungsprogramme zu besprechen.
