Produktübersicht

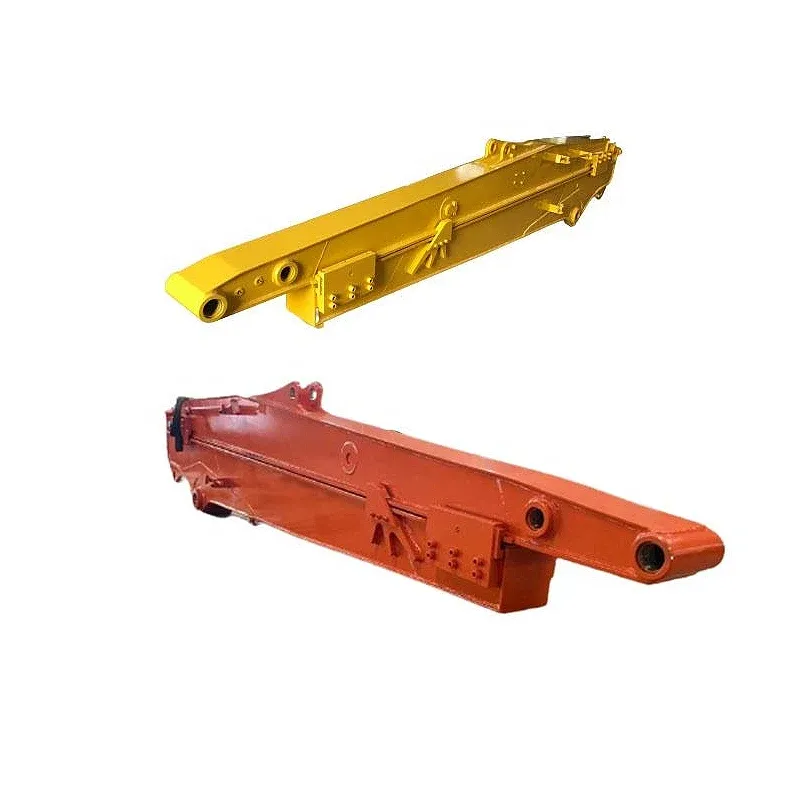

Der TGEC Schiebestiel ist eine Ersatzarmkonfiguration für Bagger, die zusätzliche Grabetiefe und Reichweite benötigen, ohne den Hauptausleger zu wechseln. Dieser Schiebemechanismus verwendet ein inneres Armelement, das sich in und aus dem äußeren Gehäuse bewegt und zusätzliche Reichweite für tiefe Gräben, Hangarbeiten und Materialhandling auf Distanz bietet — alles ohne den gesamten Auslegerblock austauschen zu müssen. Vier Modelle decken Maschinen von 12 bis 45 Tonnen ab, mit effektiven Arbeitslängen von 5,7 bis 12,1 Metern und maximalen Grabetiefen von 8 bis 16 Metern. Als Teil der TGEC-Familie der Ausleger- und Stielbaugruppen für Bagger ist diese Konfiguration eine solide Wahl für tiefe Ausgrabungen, maritime Arbeiten, Hangstabilisierung und jede Anwendung, die zusätzliche Reichweite benötigt, ohne sich auf einen vollen Langreichweitenausleger festzulegen. Für weitere Informationen zu Teleskopoptionen und Armverlängerungen werfen Sie einen Blick in unseren Teleskop-Baggerausleger-Leitfaden und Referenz zur Baggerarmverlängerung.
Verfügbare Konfigurationen und Modelle
Wir bieten vier Modelle für Bagger von 12 bis 45 Tonnen an. Alle gezeigten Spezifikationen sind Näherungswerte und können je nach Endbau und spezifischer Trägermaschine abweichen.
| Parameter | TG-ES12 | TG-ES20 | TG-ES30 | TG-ES40 |
|---|---|---|---|---|
| Baggerklasse | 12–15 t (13,2–16,5 Tonnen) | 20–25 t (22–27,5 Tonnen) | 30–35 t (33–38,5 Tonnen) | 40–45 t (44–49,5 Tonnen) |
| Effektive Länge | 5700 mm (18,7 ft) | 9150 mm (30,0 ft) | 11000 mm (36,1 ft) | 12100 mm (39,7 ft) |
| Maximale Tiefe | 8000 mm (26,2 ft) | 10000 mm (32,8 ft) | 12000 mm (39,4 ft) | 16000 mm (52,5 ft) |
| Maximaler Radius | 10400 mm (34,1 ft) | 13000 mm (42,7 ft) | 15800 mm (51,8 ft) | 19200 mm (63,0 ft) |
| Eimerkapazität | 0,2–0,3 m³ (0,26–0,39 yd³) | 0,4–0,7 m³ (0,52–0,92 yd³) | 0,6–0,9 m³ (0,78–1,18 yd³) | 0,8–1,3 m³ (1,05–1,70 yd³) |
Diese Daten dienen nur als allgemeine Referenz. Die tatsächlichen Spezifikationen hängen von der Endkonfiguration ab. Für genaue Zahlen wenden Sie sich an das technische Team von TianGe.
Technische Highlights der Serie
Das Schiebestieldesign ermöglicht es dem Arm, sich aus dem äußeren Gehäuse auszufahren, und bietet zusätzliche Grabetiefe und Arbeitsreichweite ohne Modifikationen am Hauptausleger.
Die maximalen Grabetiefen reichen von 8 bis 16 Metern über die vier Modelle und decken alles von tiefen Fundamenten bis zum marinen Ausbaggern ab.
Gefertigt aus hochfestem Stahl mit verstärkten Schiebeführungen und verschleißfesten Buchsen, die starker Beanspruchung standhalten.
Die Montagehalterungen werden für jede Baggermarke und jedes Modell maßgefertigt, wobei der Bolzenabstand und die Durchmesser anhand der angegebenen Maschinenabmessungen überprüft werden.
Die Eimerkapazitäten reichen von 0,2 bis 1,3 m³ über die gelisteten Modelle, wobei die endgültige Eimerauswahl von dem Bagger und der Arbeitskonfiguration abhängt.
Kompatibilitätsleitfaden für Bagger
TGEC Schiebestiele sind für Bagger von 12 bis 45 Tonnen in vier Schritten dimensioniert. Der TG-ES12 ist für Maschinen von 12 bis 15 Tonnen ausgelegt; der TG-ES20 ist für Bagger von 20 bis 25 Tonnen ausgelegt; der TG-ES30 ist für Aggregate von 30 bis 35 Tonnen ausgelegt; und der TG-ES40 ist für Modelle von 40 bis 45 Tonnen ausgelegt. Dieser Schiebestiel ersetzt den Standardstiel und verbindet sich mit dem angegebenen Baggerausleger durch für die Trägermaschine überprüfte Montageabmessungen. Beachten Sie, dass das Ausfahren des Arms die Hebelwirkung erhöht, sodass die endgültige Eimerauswahl möglicherweise eine geringere Kapazität als eine Standardarmkonfiguration erfordert. Wenn Sie bestellen, geben Sie einfach Baggermarke und -modell, Betriebsgewicht, Bolzenabstand, Bolzendurchmesser und Stielbreite an — unser Ingenieurteam kümmert sich um den Rest.
Typische Anwendungen
Tiefe Ausgrabung: Graben Sie tiefe Fundamente, Keller und unterirdische Strukturen, wo ein Standardarm einfach nicht erreichen kann.
Maritime und Uferarbeiten: Bewältigen Sie Unterwasserausgrabung, Kanalbaggerung und Uferarbeiten, die erweiterte Reichweite erfordern.
Hangstabilisierung: Schneiden und formen Sie steile Böschungen und Hänge von oben oder unten.
Materialhandling über große Entfernungen: Erreichen Sie über breite Ausgrabungen, Barrieren oder Wasserwege, um Material zu platzieren oder zu bergen.
Versorgungs- und Rohrleitungsarbeiten: Graben Sie tiefe Gräben für Rohre mit großem Durchmesser, Versorgungstunnel und andere unterirdische Infrastruktur.
Funktionsprinzip
Der Schiebestiel nutzt das Armhydrauliksystem des Baggers zusammen mit seinem internen Ausfahrmechanismus, um eine variable Arbeitslänge bereitzustellen. Der Schiebemechanismus verwendet verschleißfeste Führungen und Buchsen, um alles ausgerichtet zu halten und ein Verklemmen während des Ausfahrens oder Einfahrens zu verhindern. Bei ausgefahrenem Arm bietet die Konfiguration eine größere Grabetiefe und horizontale Reichweite. Da der längere Arm jedoch die Hebelwirkung erhöht und die Stabilität verringert, müssen Sie die Eimergröße im Vergleich zu der, die Sie auf einem Standardarm verwenden würden, verringern. Der Schiebestiel läuft über den vorhandenen Armkreis — keine zusätzliche Zusatzhydraulik ist erforderlich.
Händler und Großbestellungen
TGEC liefert Schiebestiele direkt an Gerätehändler, Ausgrabungsunternehmer, maritime Spezialisten und Versorgungsunternehmen über werksdirekte und Großlieferprogramme. Diese beinhalten mengenbasierte Preise, dediziertes Account-Management und flexible Produktionsplanung. Benötigen Sie eine Sonderkonfiguration für eine in Ihrer Region beliebte Baggermarke? Wir können das konstruieren. OEM- und White-Label-Serien sind mit individueller Lackierung, Logos und Verpackung erhältlich. Kontaktieren Sie das TGEC-Händlerverkaufsteam mit Ihren Firmendaten, Zielbaggermodellen und geschätztem Jahresvolumen, um ein Großhandelskonto einzurichten.
Angebot anfordern — Schiebestiel für Bagger
Teilen Sie uns Ihre Baggermarke und Ihr -modell, Betriebsgewicht, Bolzenabstand, Bolzendurchmesser, Stielbreite, bevorzugtes Modell (TG-ES12 bis TG-ES40), erforderliche Eimerkapazität, Hauptanwendung (tiefe Ausgrabung / maritim / Hang / Versorgung) und die Anzahl der benötigten Einheiten mit. Unser Team bestätigt die richtige Konfiguration, überprüft die Montagekompatibilität, empfiehlt die passende Eimergröße und sendet Ihnen ein werksdirektes Angebot mit Lieferzeiten und Versanddetails zurück.
Händler und OEM: Setzen Sie sich mit TGEC in Verbindung, um Mengenpreise, Sonderkonstruktionen, Private-Label-Optionen und langfristige Beschaffungsvereinbarungen zu besprechen.
