Panoramica del prodotto

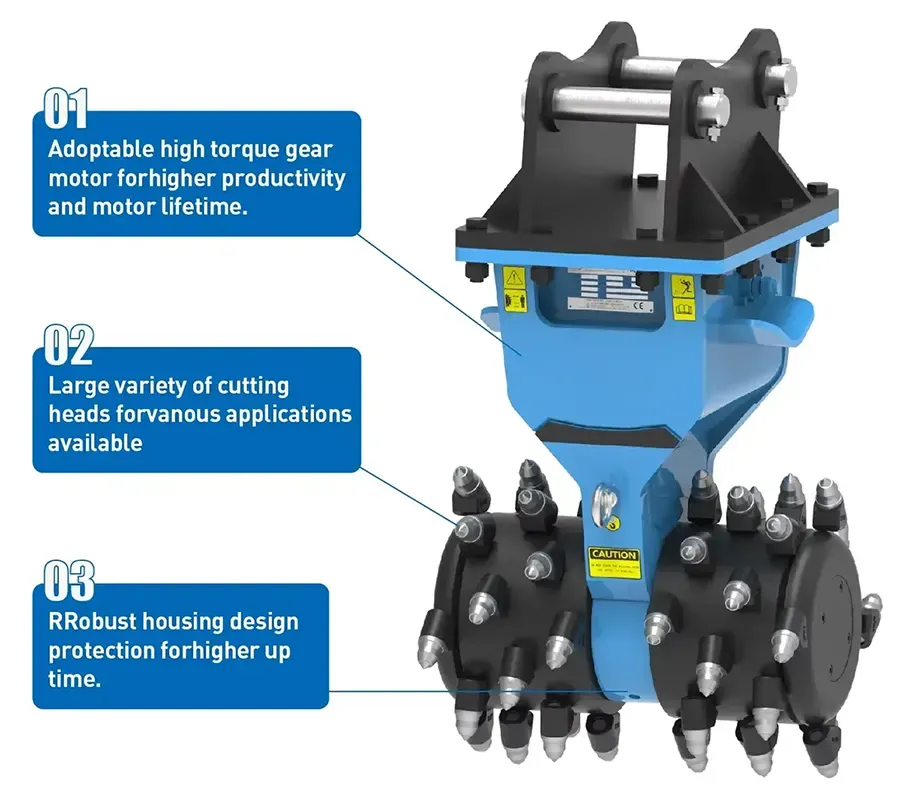

La fresatrice a tamburo per escavatori TGEC è un accessorio idraulico di fresatura che utilizza un tamburo rotante dotato di punte in carburo per tagliare e fresare roccia, calcestruzzo e materiale compattato con precisione e controllo. A differenza dei martelli idraulici che producono impatto percussivo, la fresatrice a tamburo genera un'azione di taglio continua che produce meno rumore, minori vibrazioni e una superficie finita più uniforme, rendendola adatta ad ambienti urbani, lavori strutturali e applicazioni in cui è richiesta una rimozione controllata del materiale. L'accessorio si collega al circuito idraulico ausiliario dell'escavatore e si monta sul braccio della benna, consentendo all'operatore di posizionare e guidare il tamburo di fresatura su superfici rocciose, superfici in calcestruzzo e profili di trincea. È ampiamente utilizzato in lavori di cava, demolizione di calcestruzzo, scavo di precisione, scavo di gallerie di tipo road-header, consolidamento delle fondazioni e progetti di rimozione controllata del materiale.
La linea di prodotti comprende otto modelli che coprono escavatori da 0,7 a 70 tonnellate, con coppia in uscita che varia da 1592 Nm sul compatto TG-02DC a 50495 Nm sul pesante TG-50DC, e velocità del tamburo da 50 a 100 giri/min a seconda del modello. Ogni modello è calibrato per corrispondere al flusso e alla pressione idraulica della classe di escavatore di destinazione, con intervalli di flusso consigliati da 20–40 L/min per mini escavatori a 400–500 L/min per grandi macchine da cava. Come parte della linea TGEC fresatrici a tamburo per escavatori, questa famiglia di prodotti è conosciuta sul mercato con diversi termini, tra cui smerigliatrici per roccia, smerigliatrici a tamburo e tamburi di fresatura idraulici — per una spiegazione di queste differenze terminologiche, consulta il nostro articolo fresatrice a tamburo vs smerigliatrice per roccia. Per una guida applicativa dettagliata, consulta la nostra guida applicazioni delle fresatrici a tamburo per escavatori.
Specifiche tecniche
| Parametro | TG-02DC | TG-05DC | TG-10DC | TG-15DC | TG-20DC | TG-30DC | TG-40DC | TG-50DC |
|---|---|---|---|---|---|---|---|---|
| Classe di escavatore consigliata | 0,7–2,5 t (0,8–2,8 ton) | 2,5–6 t (2,8–6,6 ton) | 5–10 t (5,5–11 ton) | 10–15 t (11–16,5 ton) | 15–20 t (16,5–22 ton) | 20–30 t (22–33 ton) | 30–50 t (33–55 ton) | 50–70 t (55–77 ton) |
| Potenza massima | 16 kW (21,5 hp) | 22 kW (29,5 hp) | 36 kW (48,3 hp) | 50 kW (67,1 hp) | 80 kW (107,3 hp) | 110 kW (147,5 hp) | 140 kW (187,7 hp) | 175 kW (234,7 hp) |
| Flusso idraulico massimo | 45 L/min (11,9 GPM) | 65 L/min (17,2 GPM) | 112 L/min (29,6 GPM) | 150 L/min (39,6 GPM) | 250 L/min (66,0 GPM) | 350 L/min (92,5 GPM) | 450 L/min (118,9 GPM) | 550 L/min (145,3 GPM) |
| Flusso idraulico consigliato | 20–40 L/min (5,3–10,6 GPM) | 40–60 L/min (10,6–15,9 GPM) | 60–100 L/min (15,9–26,4 GPM) | 60–140 L/min (15,9–37,0 GPM) | 140–220 L/min (37,0–58,1 GPM) | 200–300 L/min (52,8–79,3 GPM) | 300–400 L/min (79,3–105,7 GPM) | 400–500 L/min (105,7–132,1 GPM) |
| Pressione di lavoro | 315 bar (4568 psi) | 315 bar (4568 psi) | 315 bar (4568 psi) | 315 bar (4568 psi) | 315 bar (4568 psi) | 315 bar (4568 psi) | 315 bar (4568 psi) | 315 bar (4568 psi) |
| Coppia in uscita | 1592 Nm (1174 lb-ft) | 3780 Nm (2788 lb-ft) | 6440 Nm (4750 lb-ft) | 8455 Nm (6236 lb-ft) | 14170 Nm (10451 lb-ft) | 21155 Nm (15603 lb-ft) | 30300 Nm (22350 lb-ft) | 50495 Nm (37243 lb-ft) |
| Velocità in uscita | 100 giri/min | 80 giri/min | 80 giri/min | 82 giri/min | 78 giri/min | 71 giri/min | 66 giri/min | 50 giri/min |
| Peso dell'accessorio | 145 kg (320 lb) | 215 kg (474 lb) | 381 kg (840 lb) | 720 kg (1587 lb) | 1370 kg (3020 lb) | 1800 kg (3968 lb) | 2400 kg (5291 lb) | 5200 kg (11464 lb) |
| Numero di denti di taglio | 44 | 56 | 64 | 68 | 80 | 64 | 72 | 68 |
I dati in tabella sono solo di riferimento. Le specifiche effettive possono variare in base alla configurazione finale. Contattare il team tecnico TianGe per dettagli.
Come funziona
La fresatrice a tamburo per escavatori funziona con un semplice sistema idraulico e meccanico. L'olio pressurizzato dal circuito ausiliario dell'escavatore alimenta un motore idraulico ad alta coppia montato sull'alloggiamento della fresatrice. Quel motore aziona una riduzione a ingranaggi che fa ruotare il tamburo di taglio—dotato di punte in carburo disposte attorno alla sua circonferenza—a velocità da 50 a 100 giri/min a seconda del modello. Mentre il tamburo ruota, le punte tagliano e fresano il materiale con un'azione continua, producendo un flusso controllato di detriti piuttosto che i frammenti frantumati che si otterrebbero con un martello. Il braccio e l'avambraccio dell'escavatore forniscono la forza di pressione e il posizionamento, così l'operatore può guidare il tamburo con precisione su superfici rocciose, lastre di calcestruzzo o profili di trincea. Un dispositivo di protezione dal sovraccarico può proteggere il motore quando il tamburo incontra una resistenza eccessiva.
Scenari applicativi
Scavo e profilatura di roccia: Fresare e modellare superfici rocciose in progetti di cava, minerari e di costruzione civile che richiedono scavo controllato e finiture uniformi.
Fresatura e demolizione di calcestruzzo: Rimuovere strutture in calcestruzzo, superfici stradali e impalcati dei ponti con basso rumore e vibrazioni, adatti ad aree urbane e residenziali.
Scavo di precisione: Tagliare trincee strette e dimensionalmente accurate in roccia e terreno compattato per installazioni di utenze, tubazioni e cavi.
Scavo di gallerie di tipo road-header: Eseguire tagli controllati in applicazioni sotterranee e di scavo di gallerie dove è richiesta la rimozione del materiale tipo road-header.
Consolidamento delle fondazioni: Fresare roccia e calcestruzzo attorno a fondazioni esistenti per il consolidamento, lo scavo di scantinati e le modifiche strutturali.
Rimozione di rivestimenti e sovrapposizioni: Rimuovere sovrapposizioni di asfalto, rivestimenti superficiali e calcestruzzo danneggiato da strade, ponti e pavimenti industriali con danni minimi al substrato.
Taglio in aree ristrette: Lavorare in ambienti con accesso limitato come all'interno di edifici, sotto strutture e in scavi stretti dove attrezzature più grandi non possono operare.
Installazione e montaggio
La fresatrice a tamburo si fissa al braccio della benna dell'escavatore utilizzando i perni esistenti della benna e si collega al circuito idraulico ausiliario con tubi ad alta pressione. Prima di montarla, verifica che il flusso idraulico della tua macchina rientri nell'intervallo consigliato per il modello che stai utilizzando e che la pressione del circuito rimanga nell'intervallo specificato per il modello e non superi 315 bar. Una pressione eccessiva può danneggiare il motore idraulico. Controlla la spaziatura dei perni, il diametro dei perni e il tipo di attacco rapido per garantire una corretta installazione della staffa. Instrada i tubi idraulici con abbastanza gioco per la completa articolazione di braccio e avambraccio, e aggiungi protezione contro l'abrasione in qualsiasi punto possano sfregare contro il braccio o il collegamento. Consigliamo una linea di scarico del carter su tutti i modelli per gestire la contropressione del motore e il raffreddamento—verifica che sia disponibile prima di iniziare. Inoltre, controlla il tamburo di taglio prima del primo utilizzo: verifica il serraggio dei denti e assicurati che il tamburo ruoti liberamente.
Parti soggette a usura e manutenzione
I principali elementi di usura su una fresatrice a tamburo sono i denti di taglio in carburo, i portadenti, la superficie del tamburo, il motore idraulico, i cuscinetti della riduzione a ingranaggi e i tubi idraulici. Controlla regolarmente i denti di taglio per usura, scheggiature o mancanze—sostituiscili prontamente per mantenere l'efficienza di taglio ed evitare danni a portadenti e tamburo. Ispeziona i portadenti per crepe o allentamenti e sostituisci quelli danneggiati per non perdere denti a metà lavoro. Controlla la superficie del tamburo per crepe o deformazioni, specialmente dopo aver lavorato in roccia abrasiva o fratturata. Tieni d'occhio il motore idraulico per perdite, rumori anomali o calo di coppia, e controlla i cuscinetti della riduzione a ingranaggi per gioco o surriscaldamento. Ingrasa tutti i punti di lubrificazione secondo il programma e ispeziona i tubi per abrasione, crepe o perdite. TGEC dispone di denti di ricambio originali, portadenti, parti del tamburo e componenti idraulici per ogni modello della linea.
Rivenditori e ordini all'ingrosso
TGEC fornisce fresatrici a tamburo per escavatori a rivenditori di attrezzature, gestori di cave, imprese di costruzione civile e aziende di scavo di gallerie in tutto il mondo. Sono disponibili prezzi per rivenditori, fornitura in volume e programmi OEM a marchio privato in base alla selezione del modello, alla quantità dell'ordine e ai requisiti del mercato di riferimento. Contatta il nostro team di vendita per discutere di ordini all'ingrosso, configurazioni personalizzate e partnership di fornitura a lungo termine.
Richiedi un preventivo – Fresatrice a tamburo per escavatore
Dato che questo accessorio funziona sul tuo circuito idraulico ausiliario, dobbiamo prima confermare la capacità della tua macchina. Per ricevere un preventivo, inviaci marca e modello dell'escavatore, peso operativo, flusso e pressione idraulici ausiliari, interasse e diametro dei perni, tipo di attacco e il modello a cui sei interessato (da TG-02DC a TG-50DC). Indicaci quale materiale taglierai e l'applicazione principale. Verificheremo la compatibilità idraulica, controlleremo l'adattamento della staffa di montaggio e ti ricontatteremo con prezzo e tempi di consegna. Assicurati di specificare il tipo di attacco quando effettui l'ordine.
